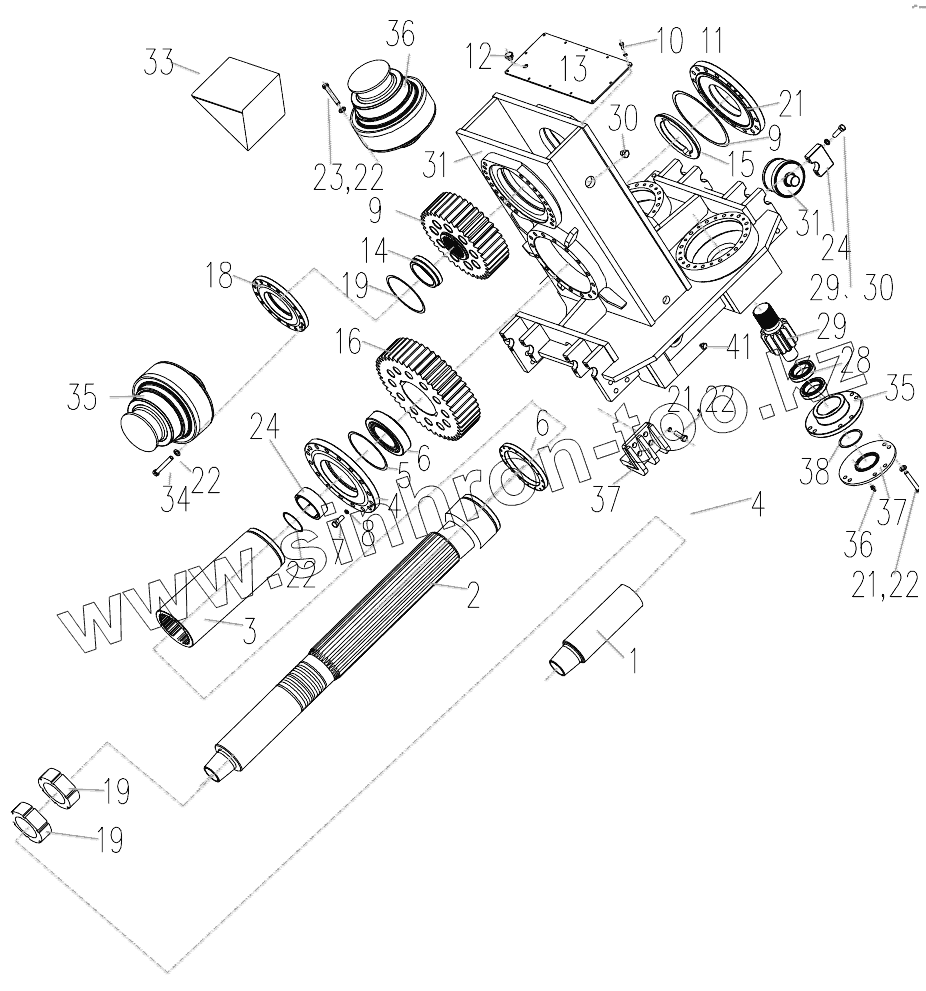

Каталог запасных частей к технике: XCMG XZ500. 0041904000 The Power Unit
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
18
19
19
19
21
21
21
22
22
22
22
22
23
24
24
28
29
29
30
30
31
31
33
34
35
35
36
36
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0042104024 | CONNECT | |
| 2 | 0042104023 | ARBOR | |
| 3 | 0042104025 | ARBOR | |
| 4 | 0041904008 | END CAP | |
| 5 | 0041904009 | BACKUP PLATE | |
| 6 | 105010184 | BEARING | |
| 7 | 104000056 | BOLT | |
| 8 | 104040006 | Washer 20 | |
| 9 | 0042104022 | GEAR | |
| 10 | 104040007 | Washer 8 | |
| 11 | 104000091 | Bolt M8X20 | |
| 12 | 101040094 | Ventilate plug | |
| 13 | 0042104027 | COVER PLATE | |
| 14 | 0042104031 | CIRCLE | |
| 15 | 0041904013 | WASHER | |
| 16 | 0042104030 | GEAR | |
| 17 | 0042104032 | END CAP | |
| 18 | 101030448 | OIL SEAL | |
| 19 | 0041904018 | NUT | |
| 20 | 108030010 | Oillevel | |
| 21 | 104000014 | BOLT | |
| 22 | 104040004 | Washer 16 | |
| 23 | 104020153 | SCREW | |
| 24 | 0041904020 | HOLDDOWN | |
| 25 | 0042104028 | SLEEVE | |
| 26 | 108000019 | Grease Cup | |
| 27 | 0041904026 | BEARING | |
| 28 | 105010185 | GEAR SHAFT | |
| 29 | 0042104029 | CORK | |
| 30 | 101030208 | IDLER PULLEY | |
| 31 | 0041904030 | CASE | |
| 32 | 0042104001 | TAILSTOCK | |
| 33 | 0042104033 | BOLT | |
| 34 | 104020338 | REDUCTOR | |
| 35 | 103021185 | REDUCTOR | |
| 36 | 103021184 | BOARD | |
| 37 | 0041904021 | GEAR SHAFT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
