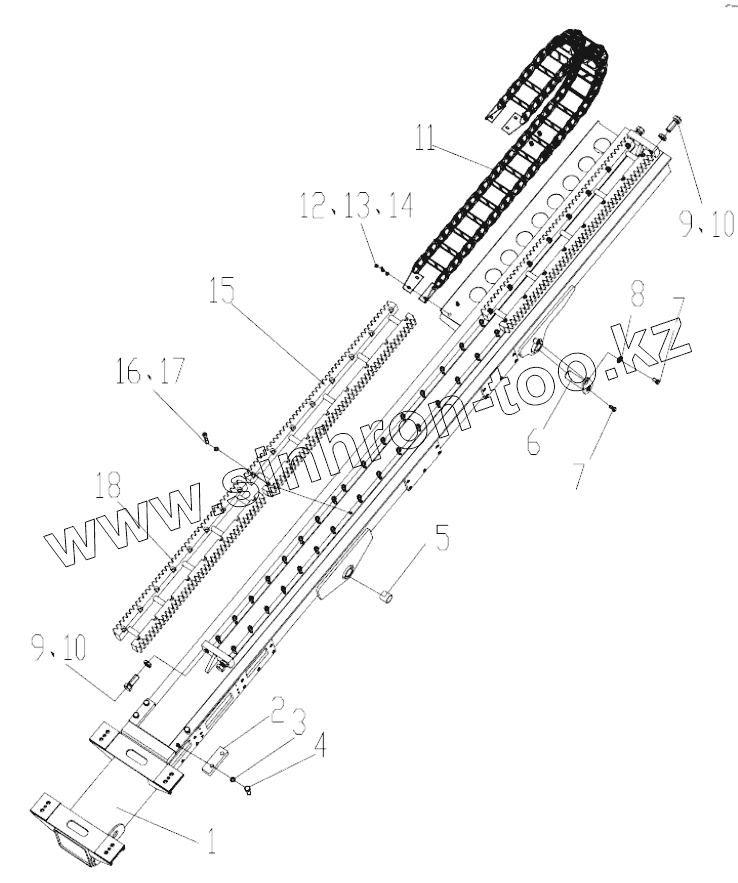

Каталог запасных частей к технике: XCMG XZ360E. 425403090 Drill Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 425403095 DrillFrame
2 425103082 Limit Block
3 805300023 Шайба 20
4 805000378 Bolt
5 800553505 Oil-lessbearing
6 425402063 Shaft
7 805000038 Bolt
8 425101081 Board
9 805000655 Bolt
10 805200087 Nut
11 800352131 HoseTrack
12 805000062 Болт М10х35
13 805200080 Locknut
14 805300017 Шайба 10
15 425403096 Rack
16 805140032 Screw
17 805338263 Spring Washer
18 425403093 Rack
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
