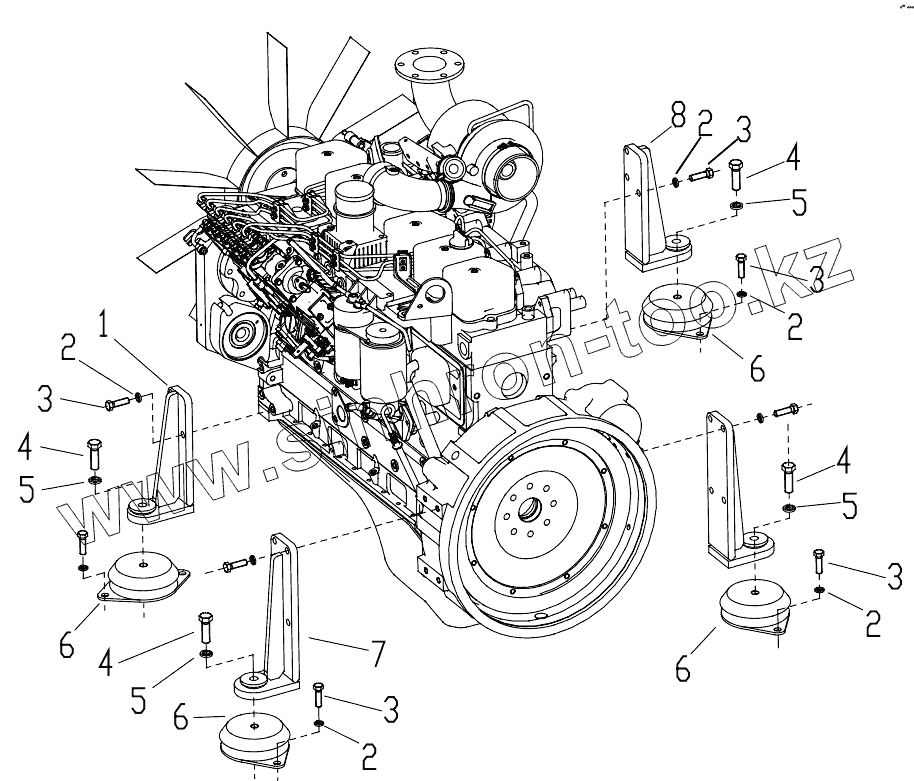

Каталог запасных частей к технике: XCMG XZ360E. 425402959 Support Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали
1 425402964 Front Bracket II
2 805300018 Шайба 12
3 805006287 Bolt
4 805000028 Screw
5 805300011 Шайба 16
6 801969587 Flexible Bracket
7 425402963 Back Bracket
8 425402966 Front Bracket I
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
