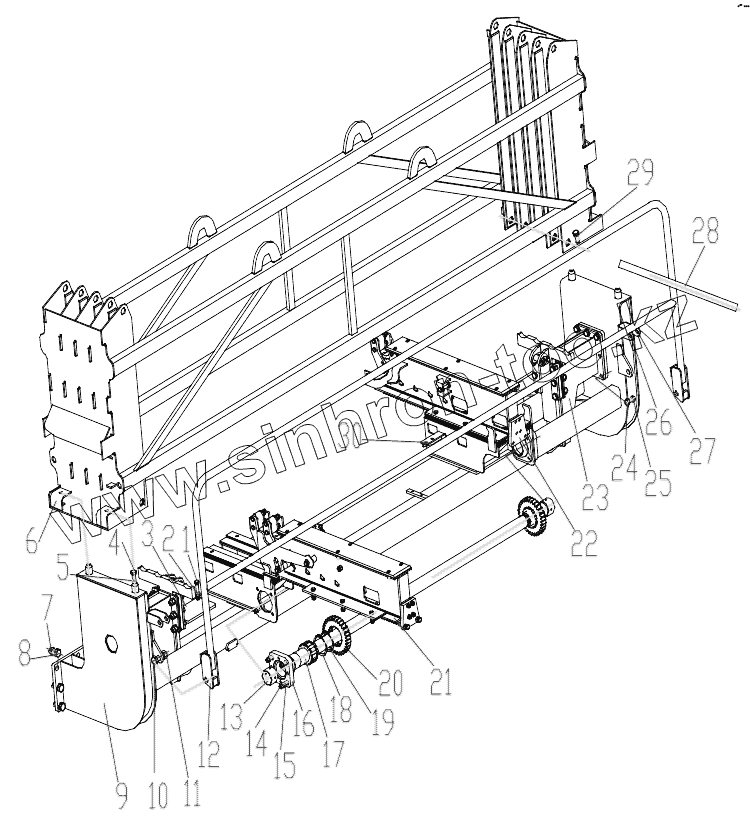

Каталог запасных частей к технике: XCMG XZ360E. 425402787 Full-automatic Pipe Loader

Тип техники

Марка

Модель

Схема

425102738

425102739

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
425102738	425102738		Mount I
425102739	425102739		Mount II
1	805002059		Bolt
2	805300010		Шайба 8
3	425102090		Board
4	805000061		Bolt
5	425102083		Washer
6	425402454		Pipe Box
7	805300023		Шайба 20
8	805001904		Bolt
9	425101962		Mount
10	805001904		Bolt
11	805200052		Гайка М20
12	425102091		Guard
13	425102046		Oil-Less Bearing
14	805103581		Bolt
15	805300018		Шайба 12
16	425102045		Motor Pedestal
17	425102048		Shaft
18	805400008		Washer
19	805400078		Washer
20	425102047		Gear
21	425402462		Front Rod Loader Arm
22	425402458		Rear Rod Loader Arm
24	805000038		Bolt
25	805338620		Spring Washer
26	425102086		Pin
27	425102085		Pin
28	425102084		Pin
29	805639224		Pin
30	819949464		Hose Track

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
