Каталог запасных частей к технике: XCMG XZ360E. 425402604 Rotating Assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

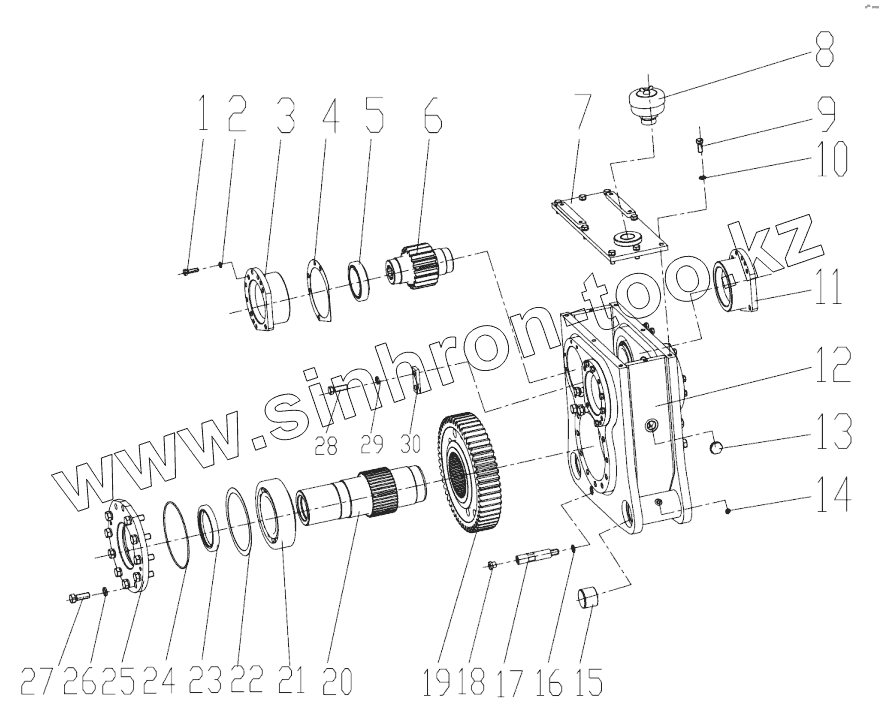

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805000062		Болт М10х35
2	805300014		Шайба 10
3	425400186		Plate
4	425400191		Mat
5	800513740		Bearing
6	425402591		Gear
7	425402588		Plate
8	803381279		Air Filter
9	805000716		Болт М12х30
10	805300018		Шайба 12
11	425400188		Plate
12	425402593		Body
13	801103120		Oillevel
14	801100336		Масленка M10x1
15	800553504		Oil-Less Bearing
16	805300026		Washer
17	425800478		Put the tubing
18	803166450		Hose
19	425402595		Gear
20	425103182		Spline Shaft
21	800554743		Bearing
22	425402587		Spacer
23	800516139		Seal Ring
24	803301380		Plate
25	425402601		Plate
26	805338263		Spring Washer
27	805006280		Bolt
28	805000079		Bolt
29	805300033		Washer
30	425400187		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
