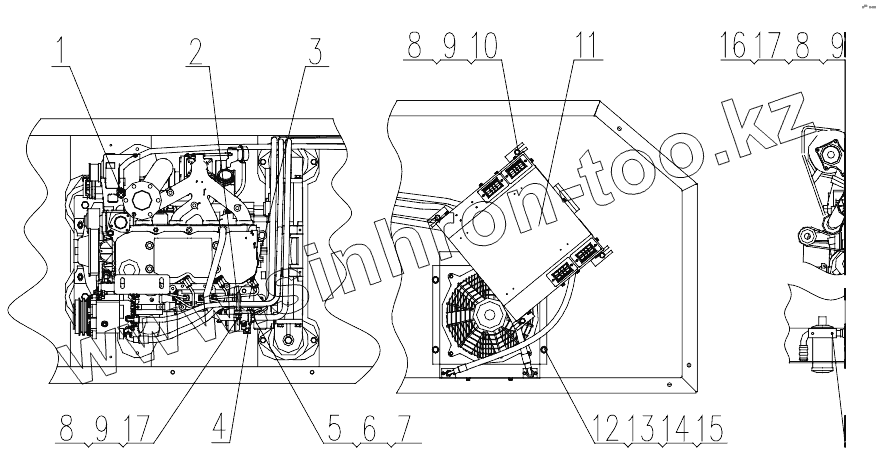

Каталог запасных частей к технике: XCMG XZ360E. 425402546 Air-condition Optional

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

9

9

10

11

12

13

14

15

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
805047594	805047594		U-bolt
425102523	425102523		Fitting
1	425102523		Fitting
2	805047594		U-bolt
3	425102524		Plate
4	805200049		Гайка М12
5	805300020		Шайба 12
6	805300018		Шайба 12
7	805044548		U-bolt
8	805300017		Шайба 10
9	805300014		Шайба 10
10	805200048		Гайка М10
11	805000727		Болт М10х25
12	803587373		Air-condition
13	805000017		Болт М8х25
14	805300117		Шайба 8
15	805300010		Шайба 8
16	805200045		Гайка М8
17	805000713		Болт M10x45
18	425103211		Adjust Steel Plate
19	805300029		Шайба М6
20	805300030		Шайба М6
21	805000525		Болт М6х20
