Каталог запасных частей к технике: XCMG XZ360E. 425402522 Cooling System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

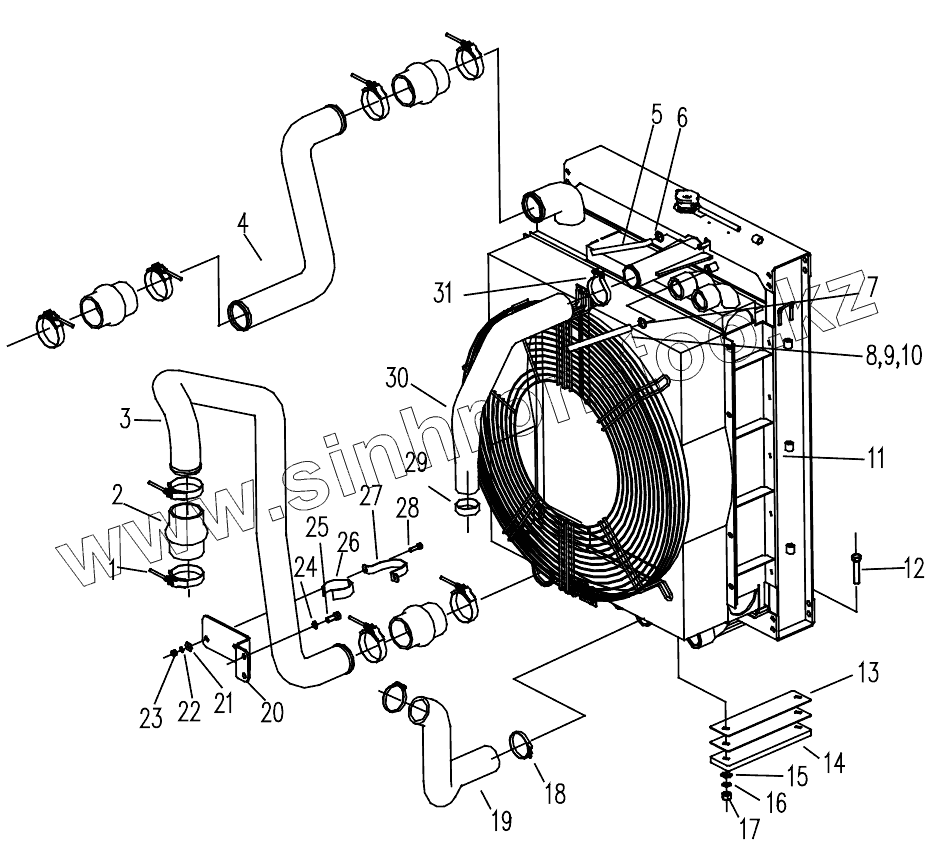

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801969539		T- Clamp
2	425101111		Hose
3	425403031		Outlet Air Pipe
4	425402519		Inlet Air Pipe
5	801970857		Hose
6	800151549		Clamps
7	805801461		Clamp
8	801969377		Hose
9	425103058		Hose Fittings
10	425103067		Joint Body
11	800357275		Radiator
12	805000085		Bolt
13	425402515		Adjustment Pad
14	425402514		Rubber Mats
15	805300144		Шайба 14
16	805300033		Washer
17	805200067		Гайка M14
18	801900254		T-Clamp
19	425400506		Inlet Hose
20	425403030		Bracket
21	805300117		Шайба 8
22	805300010		Шайба 8
23	805200045		Гайка М8
24	805300018		Шайба 12
25	805000716		Болт М12х30
26	425101120		Rubber Mats
27	425402516		Clamp
28	805000020		Болт М8х30
29	801900100		T-Clamp
30	425402520		Outlet Hose
31	801969548		T-Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
