Каталог запасных частей к технике: XCMG XZ360E. 425402513 Clamp

Тип техники

Марка

Модель

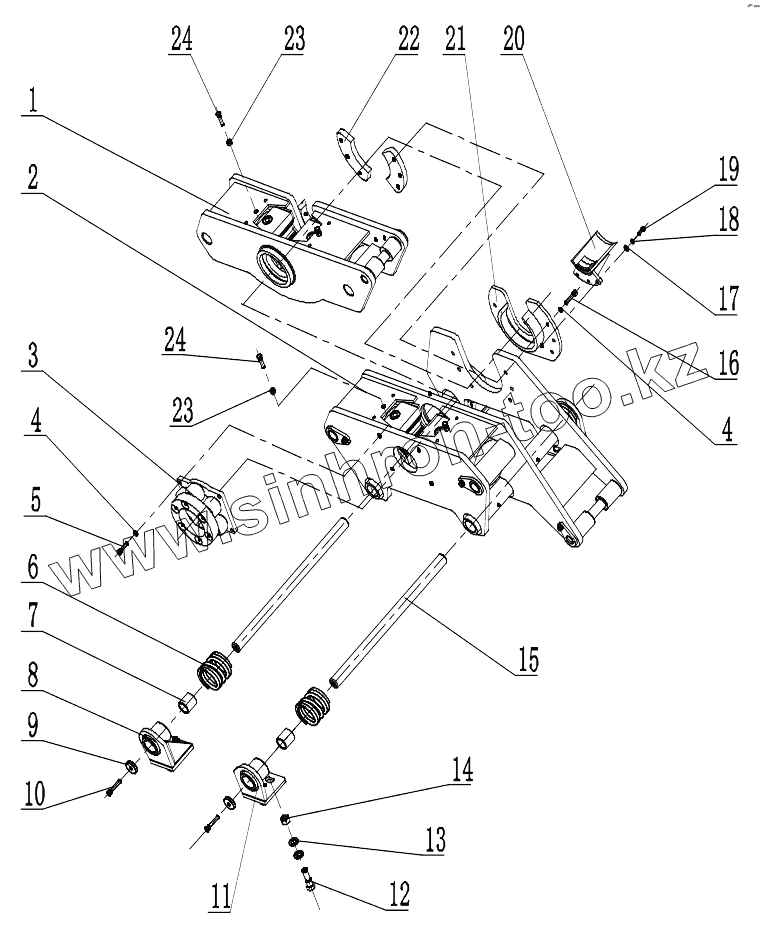

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	425402504		Upper Clamp
2	425402512		Lower Clamp
3	425402500		Guide Frame
4	805300018		Шайба 12
5	805000045		Болт M12x40
6	801737125		Spring
7	800516149		Bushing
8	425402493		Bracket I
9	425402506		Shim
10	805000099		Болт М12х60
11	425402494		Bracket II
12	805006425		Bolt
13	805300112		Шайба 20
14	805238385		Nut
15	425400203		Shaft
16	805000023		Bolt
17	805300017		Шайба 10
18	805300014		Шайба 10
19	805000727		Болт М10х25
20	425403229		Bracket
21	425400201		Bracket
22	425400202		Plate
23	805200049		Гайка М12
24	805000014		Болт M12x45

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
