Каталог запасных частей к технике: XCMG XZ360E. 425402489 Air-condition Optional

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

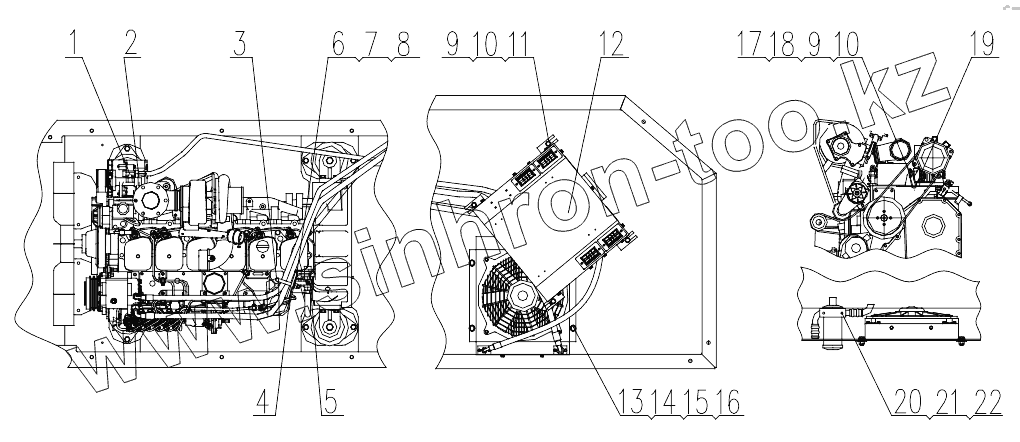

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803190698		Tee Fitting
2	425100369		Joint Body
3	805047594		U-bolt
4	425102509		Plate
5	425102247		Fitting
6	805300020		Шайба 12
7	805300018		Шайба 12
8	805200049		Гайка М12
9	805300017		Шайба 10
10	805300014		Шайба 10
11	805000727		Болт М10х25
12	803587373		Air-condition
13	805000017		Болт М8х25
14	805300117		Шайба 8
15	805300010		Шайба 8
16	805200045		Гайка М8
17	805000713		Болт M10x45
18	805200048		Гайка М10
19	425103211		Adjust Steel Plate
20	805300029		Шайба М6
21	805300030		Шайба М6
22	805000525		Болт М6х20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
