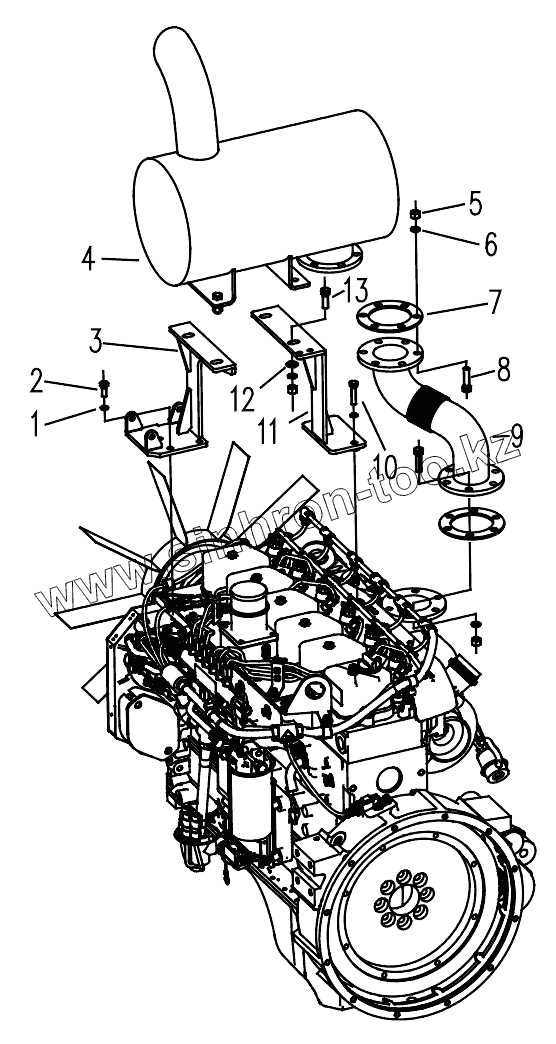

Каталог запасных частей к технике: XCMG XZ360E. 425102860 Exhaust System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 805300014 Шайба 10
2 805011330 Bolt
3 425103325 Bracket I
4 800155383 Muffler
5 805200049 Гайка М12
6 805300018 Шайба 12
7 425103059 Gasket
8 805000014 Болт M12x45
9 800155382 Bellow
10 805000713 Болт M10x45
11 425103305 Bracket II
12 805300020 Шайба 12
13 805000048 Болт M12x35
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
