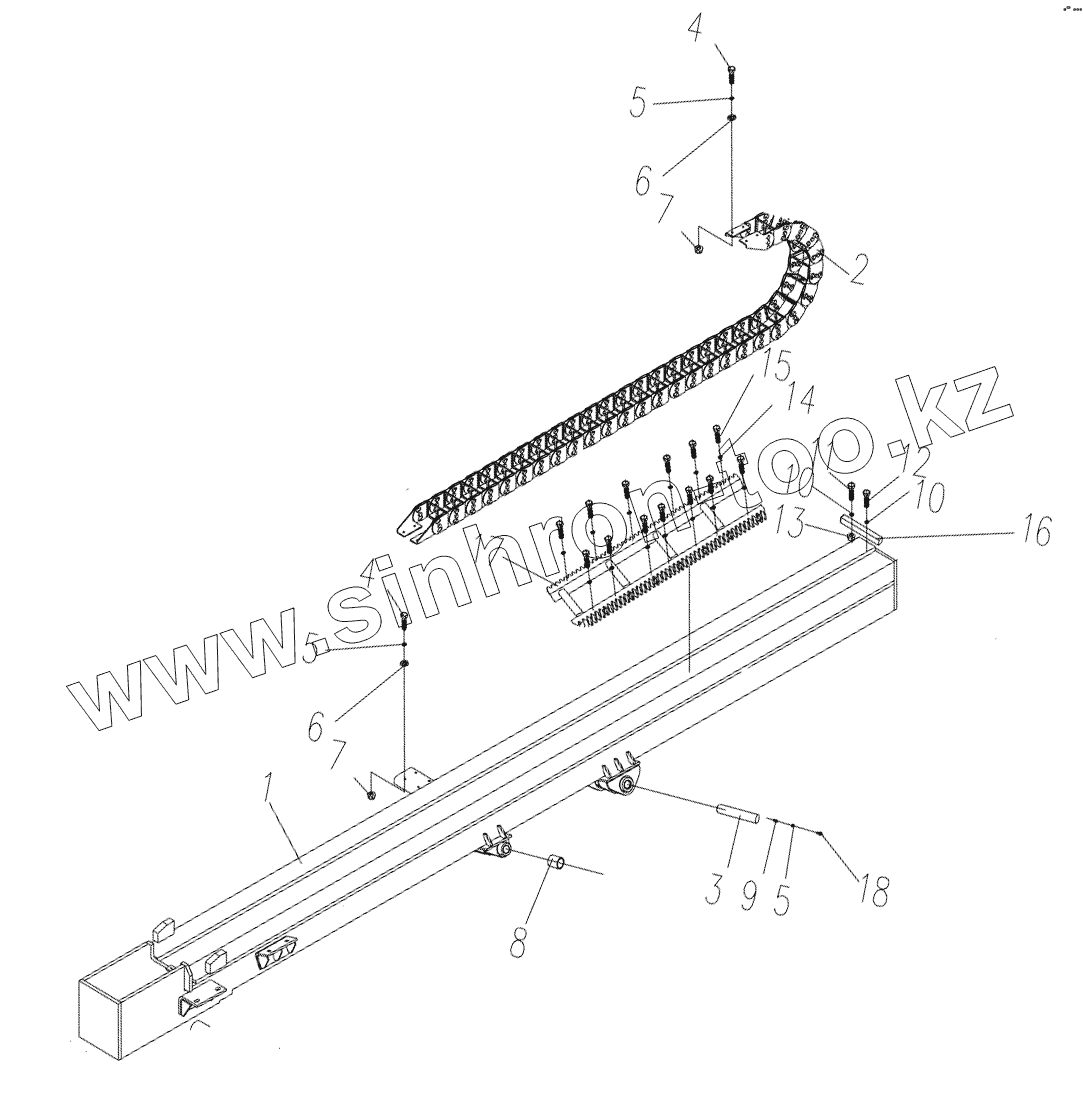

Каталог запасных частей к технике: XCMG XZ320. 0043002000 Drill Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 0043002001 Frame
2 103060347 Hose Trac
3 0041602066 Axes
4 104000082 Bolt M10X30
5 104040008 Washer 10
6 104040030 Washer 10
7 104030024 Nut M8
8 105000138 Spring Bushing
9 0041802062 Baffle
10 104040022 Washer 24
11 104000344 Bolt
12 104000529 Bolt
13 104030039 Nut
14 104040004 Washer 16
15 104020519 Bolt
16 0043002022 Limitr
17 0043002019 Rack
18 104000077 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
