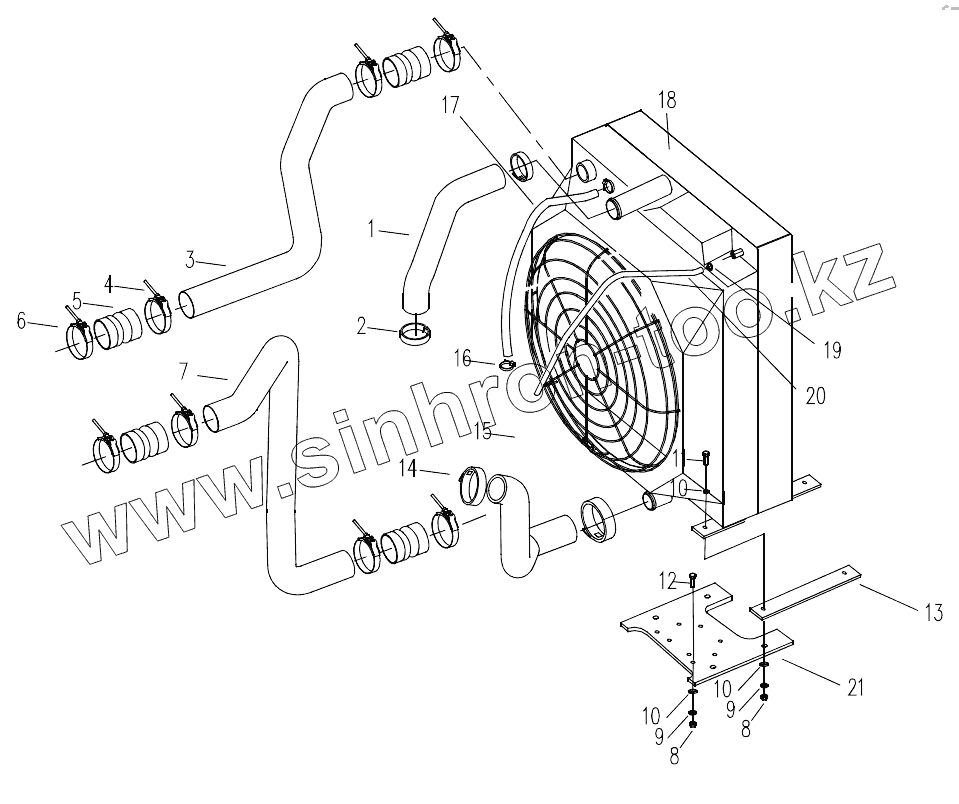

Каталог запасных частей к технике: XCMG XZ320. 0042407134 Radiator Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 0042407140 Pipe
2 3001837 T Clamp
3 0042407138 Pipe
4 111010253 T Clamp
5 0042407135 Tube
6 111010230 T Clamp
7 0042407136 Pipe
8 104030086 Nut
9 104050013 Washer
10 104040082 Washer
11 104000225 Bolt
12 104000064 Blot
13 0042407139 Rubber Board
14 111010253 T Clamp
15 0042407137 Pipe
16 111010129 Hose Clamp
17 101028033 Tube
18 100010711 Radiator
19 111010095 Hose Clamp
20 101028034 Tube
21 0042407141 Connecting Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
