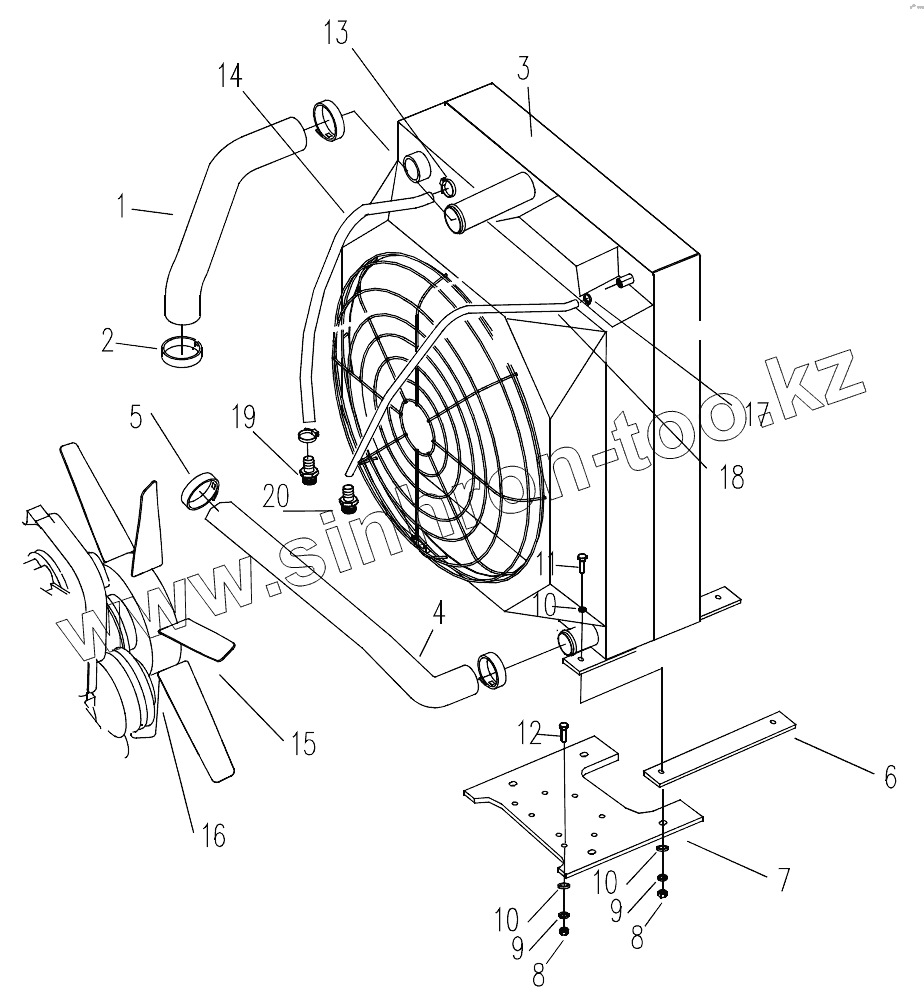

Каталог запасных частей к технике: XCMG XZ320. 0042407103 Radiator Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 0042407104 Pipe
2 111010119 T Clamp
3 100010586 Radiator
4 0042407105 Hose
5 111010238 T Clamp
6 0042407004 Rubber Board
7 0042407005 Connecting Plate
8 104030086 Nut
9 104050013 Washer
10 104040082 Washer
11 104000405 Blot
12 104000429 Blot
13 111010115 Worm Clamp
14 0042207010 Hose
15 0041607132 Adpater
16 100010017 Fan
17 111010113 Hose Clamp
18 0042207009 Hose
19 0041607135 Tie-In
20 0042107019 Tie-In
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
