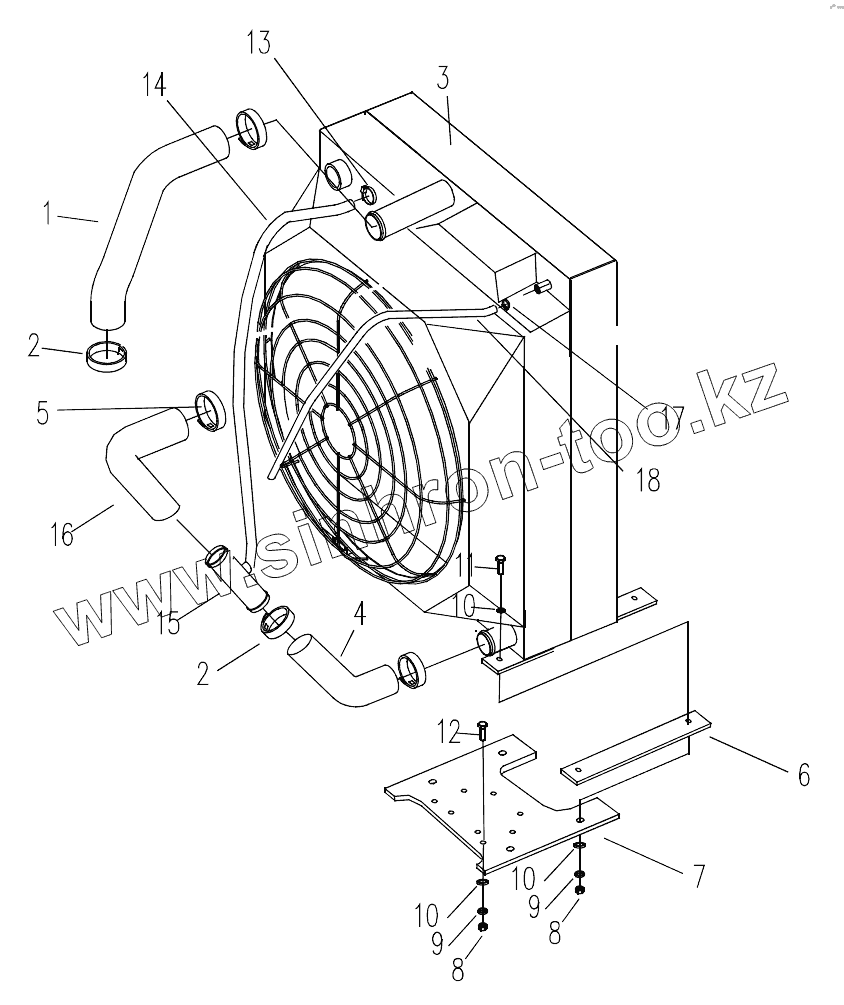

Каталог запасных частей к технике: XCMG XZ320. 0042407001 Radiator Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 0042407002 Pipe
2 111010119 T Clamp
3 100010586 Radiator
4 0042407003 Pipe
5 111010238 T Clamp
6 0042407004 Rubber Board
7 0042407005 Connecting Plate
8 104030086 Nut
9 104050013 Washer
10 104040082 Washer
11 104000405 Blot
12 104000429 Blot
13 111010115 Worm Clamp
14 0042207010 Hose
15 0042407006 Pipe
16 0042407009 Pipe
17 111010113 Hose Clamp
18 0042207009 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
