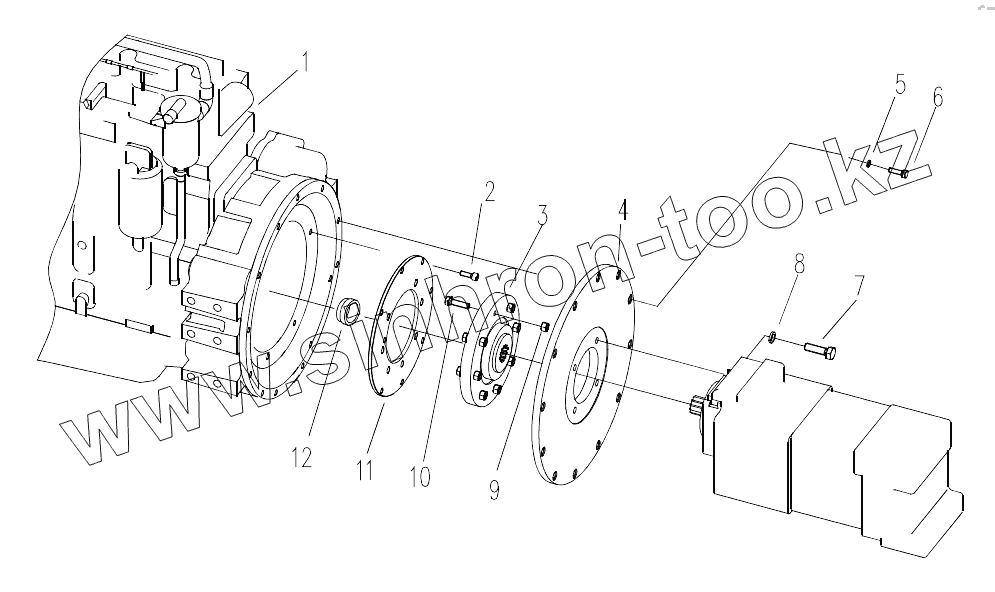

Каталог запасных частей к технике: XCMG XZ320. 0042407000 Engine System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 100000216 Engine
2 104020135 Bolt
3 103040081 Drive Coupling
4 0042107026 Flange
5 104040008 Washer 10
6 104000496 Bolt
7 104000340 Bolt
8 104050013 Washer
9 104030012 Nut 12
10 104000118 Bolt
11 0042107027 Connect Mount
12 0042407146 Limit Block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
