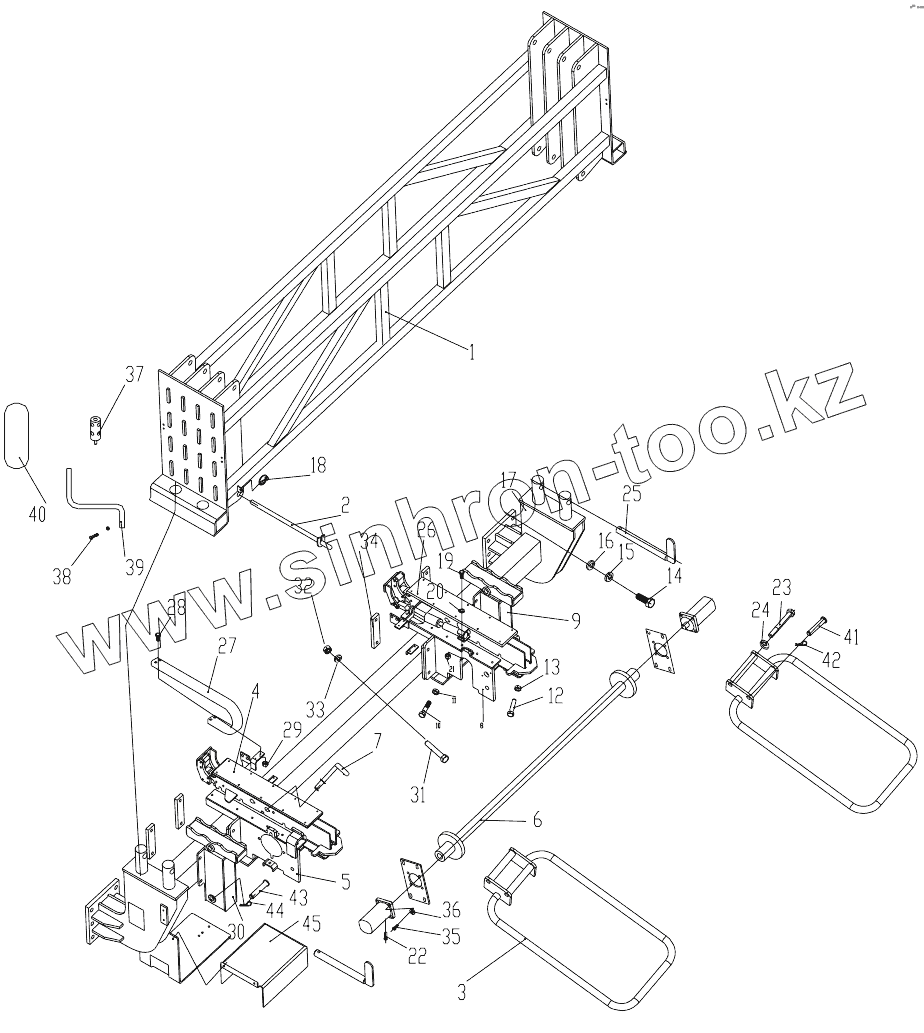

Каталог запасных частей к технике: XCMG XZ320. 0042203000 The Handing Device Assembly Of Drilling Rod

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

12

13

14

15

16

17

18

19

20

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42203001		Pipe Box
2	4130494		Lock Pin
3	41303029		Guard
4	42203007		Shuttle Ont Eldment
5	41303005		Plate
6	41303006		Pinion Shaft
7	4130096		Shuttle
8	4130097		Cover
9	42203018		Mount
10	104000294		Bolt
11	104030012		Nut 12
12	104000081		Bolt
13	104030014		Nut
14	104000092		Bolt M20X80
15	104040006		Washer 20
16	140040027		Washer
17	42203022		Mount
18	4100311		Pipe Box
19	104000486		Bolt
20	104030126		Nut
21	104040081		Washer 8
22	104020085		Cover
23	4120071		Cover
24	104040006		Washer 20
25	42203033		Washer Shuttle
26	42203036		Rear Pipe Coader
27	103060023		Towline
28	104000482		Bolt
29	104030113		Nut
30	4130082		Base
31	104000484		Bolt
32	104030087		Nut 16
33	104040058		Washer 16
34	4130088		Board
35	104000492		Bolt
36	104030127		Nut
37	41303023		Lamp Holder
38	104000130		Bolt M8X25
39	41303050		Stanchion Reaview
40	111020050		Bolt
41	41303024		Rearview Mirror
42	4100286		Hatch Pin
43	42203037		Cover
44	104070021		Pin
45	42203038		Cover Board

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
