Каталог запасных частей к технике: XCMG XZ320. 0041709000 Engine Hood and Covers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
5
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

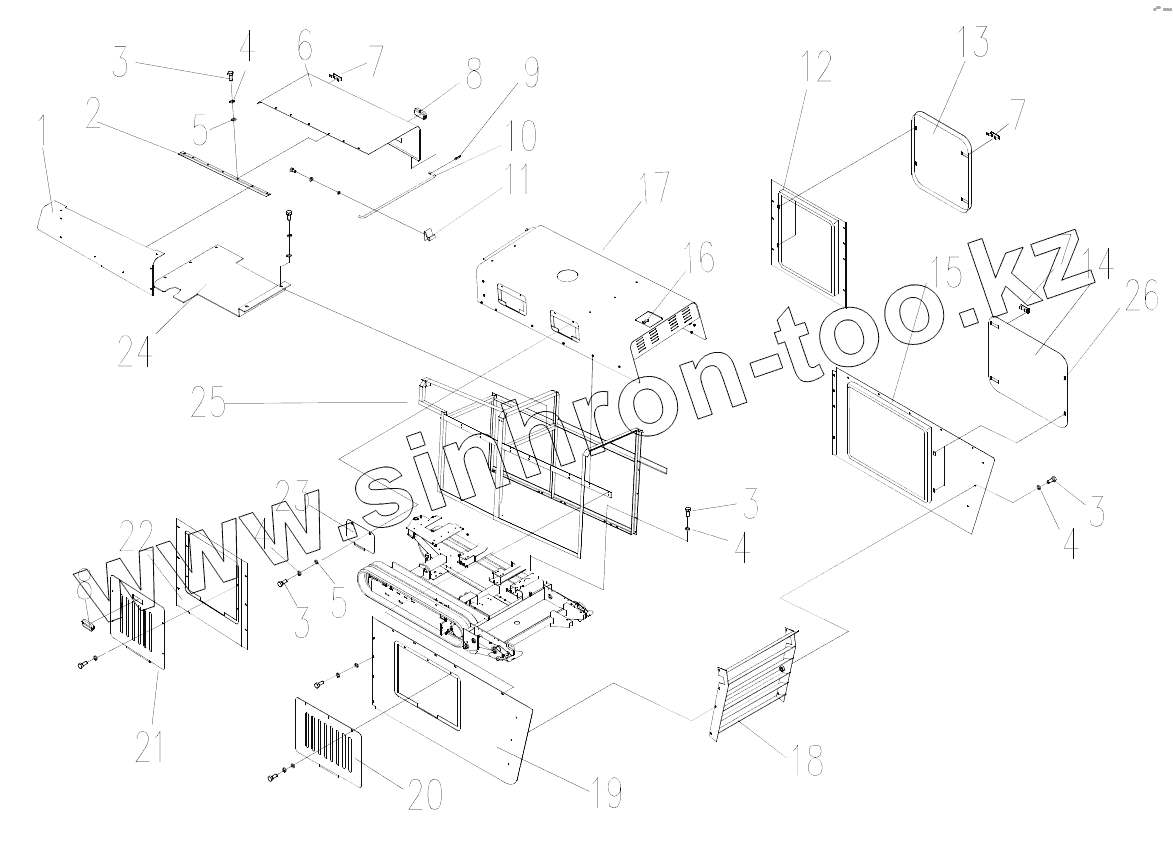

Позиция на иллюстрации Заводской номер детали Название детали
1 0041609125 Mount Plate
2 0041109008 Hinge
3 104000091 Bolt M8X20
4 104040081 Washer 8
5 104040007 Washer 8
6 0041609124 Front Box Cover Plate
7 109020070 Lock
8 109000006 Drawbench Guard
9 104070016 Hatch Annul
10 0041109006 Stay Bar
11 0041109007 Checkpost
12 0041609122 Outer Front Stand Plate
13 0041609121 Front Door Plate
14 0041609118 Rear Door Plate
15 0041609123 Outer Rear Stand Plate
16 109020027 Lock
17 0042409001 Rear Trough
18 0042409009 Duct Plate
19 0041609119 Inner Front Stand Plate
20 0041309007 Duct Plate
21 0041309005 Front Examine Plate
22 0041609120 Inner Front Stand Plate
23 0041309006 Examine Plate
24 0042409010 Storage Battery Plate
25 0041609126 Frame
26 0041609117 Door Hinge
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
