Каталог запасных частей к технике: XCMG XZ320. 0041706000 Anchor

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

8

8

9

9

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

36

37

38

39

39

40

40

41

42

43

44

45

46

46

47

48

49

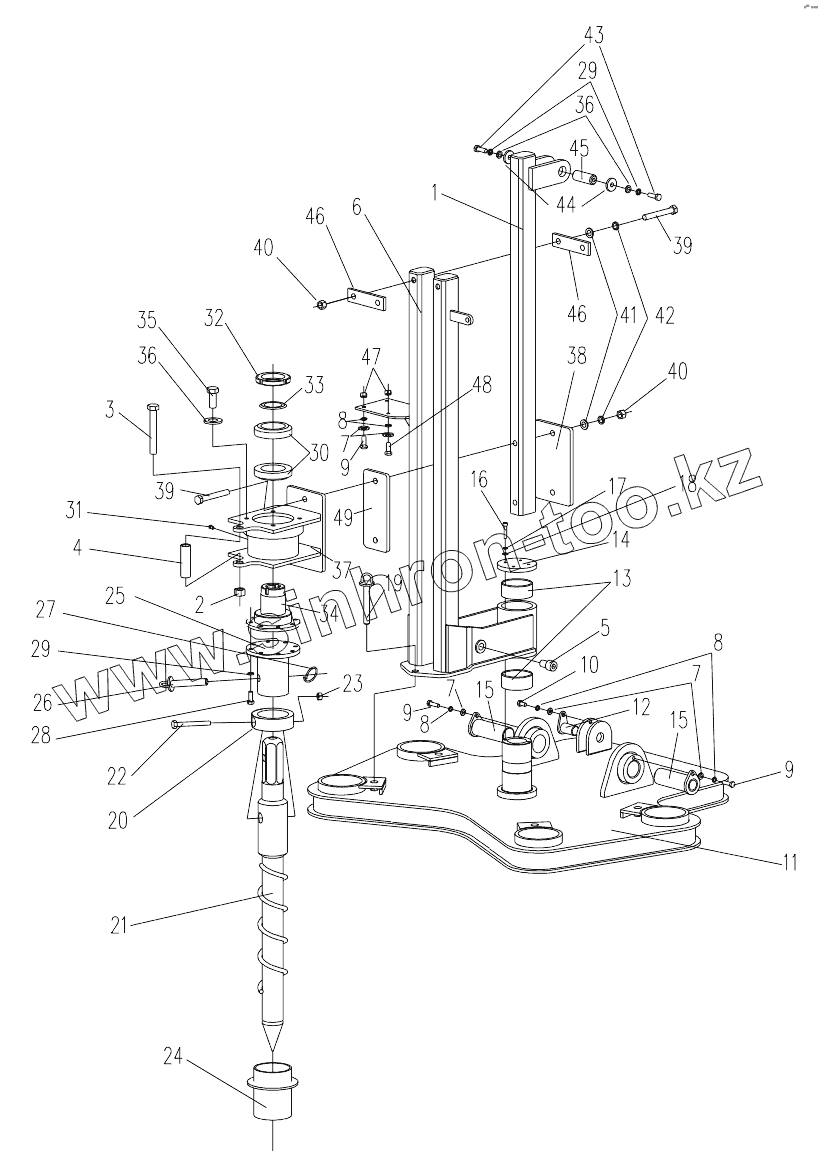

Позиция на иллюстрации	Заводской номер детали		Название детали
1	41706001		Elevator Frame
2	104030018		Nut 20
3	104000110		Bolt
4	4110472		Handle
5	104020192		Screw
6	41706005		Circumvolve Frame
7	104040030		Washer 10
8	104040008		Washer 10
9	104000074		Washer 20
10	104000077		Bolt
11	41706014		Tray
12	41606019		Axes
13	105000018		Bearing
14	4110119		Baffle
15	41706019		Axes
16	104020101		Bolt M8X40
17	104040007		Washer 8
18	104040081		Washer 8
19	4110123		Dowel
20	4100412		Circlewise Plate
21	4110500		Drill Pipe
22	104000389		Bolt
23	104030160		Nut
24	41106002		Dustproof Cover
25	4110502		Drive Cover
26	4110503		Axes
27	4100286		Hatch Pin
28	104000121		Bolt
29	104040005		Washer 12
30	105010119		Bearing
31	108000018		Oil Cup
32	104030213		Nut
33	104040156		Washer
34	4110501		Flange Tray
35	104000247		Bolt
36	104040053		Washer
37	41706022		Support Frame
38	41706025		Support Frame
39	104000048		Bolt
40	104030131		Nut
41	104040058		Washer 16
42	104040004		Washer 16
43	104000078		Bolt
44	41706026		Press Boart
45	41706027		Axes
46	41706028		Press Boart
47	104030014		Nut
48	104000600		Bolt
49	41706018		Board

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
