Каталог запасных частей к технике: XCMG XZ320. 0041614029 Manipulative Desk

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

20

21

22

22

23

24

25

26

27

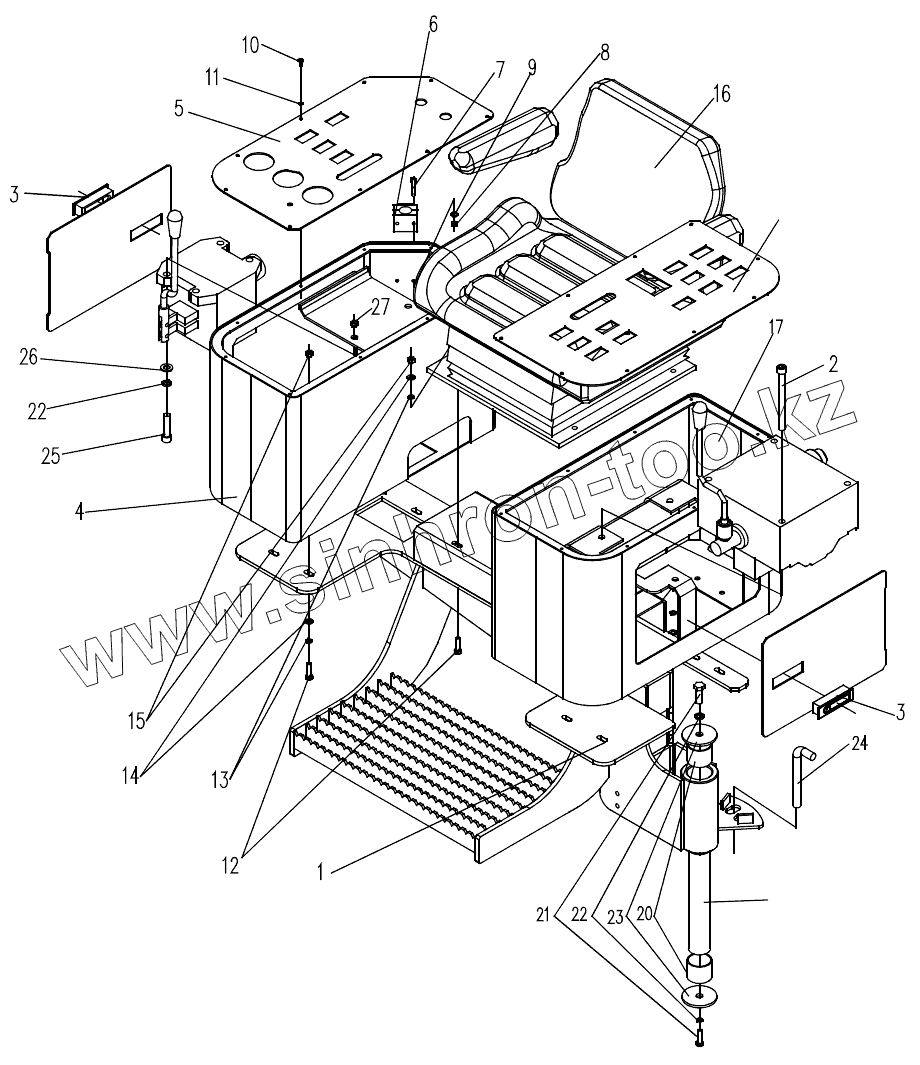

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0041614001		Seat Mount
2	104020330		Bolt
3	109020070		Lock
4	0041614006		Right Body
5	0041614034		Right Panel
6	101010259		Pipe
7	104000387		Clamp Bolt
8	104040009		Washer 6
9	104030065		Nut
10	104020012		Screw
11	104040070		Washer 5
12	104000086		Bolt
13	104040007		Washer 8
14	104040081		Washer 8
15	104030024		Nut M8
16	111020051		Seat
17	0041614012		Left Body
18	0041614016		Left Panel
19	004140035		Pin
20	105000022		Bushing
21	104000078		Bolt
22	104040005		Washer 12
23	004100384		Washer
24	004100381		Pin
25	104020154		Screw
26	104040053		Washer
27	104030162		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
