Каталог запасных частей к технике: XCMG XZ320. 0041613000 Mud Systerm

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

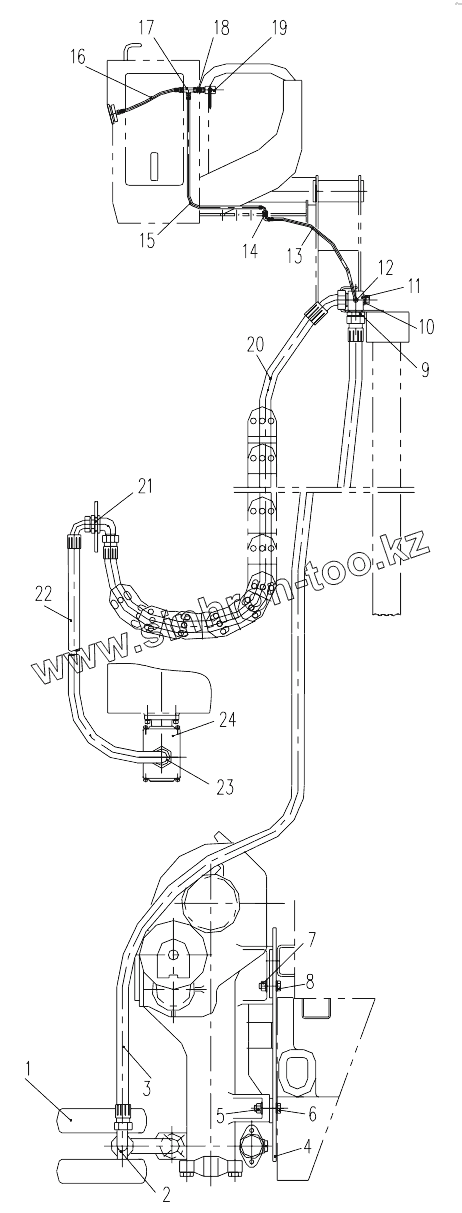

Позиция на иллюстрации	Заводской номер детали		Название детали
1	106000269		Mud Pump
2	0041613027		Coupler
3	101028294		Hose
4	0041613022		Plate
5	104030018		Nut 20
6	104000316		Bolt
7	104030167		Nut
8	104000473		Bolt
9	101020780		Nut
10	101030197		Port
11	0041213002		Coupler
12	101020005		Union
13	101020819		Tube
14	101020766		Coupler
15	101020816		Hose
16	101023307		Tube
17	101022532		Coupler
18	101020742		Coupler
19	106000291		Shutoff Valve
20	101029711		Tube
21	101020771		Coupler
22	101025462		Tube
23	101025050		Coupler
24	0041613037		Mud Swivel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
