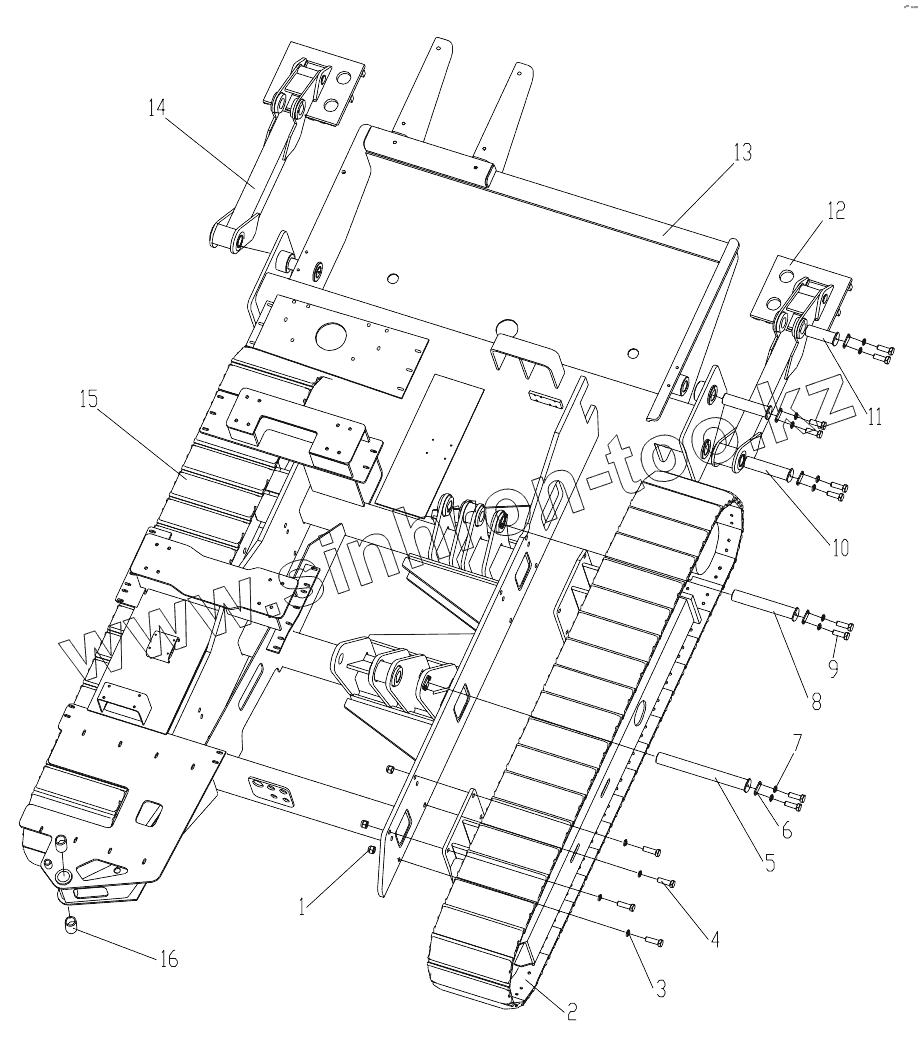

Каталог запасных частей к технике: XCMG XZ320. 0041601000 Track Group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 104030165 Nut
2 0041601200 Crawler
2 0041601001 Crawler
3 104040027 Lynch Pin
4 104000034 Bolt
5 0041601191 Pin
6 0041301017 Cover
7 104040008 Washer 10
8 0041601043 Pin
9 104020084 Bolt
10 0041301014 Pin
11 0041301016 Pin
12 0041301019 Left Tube
13 0041601066 Main Frame
14 0041301021 Right Tube
15 0041601088 Crawler
15 0041601041 Crawler
16 105000022 Bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
