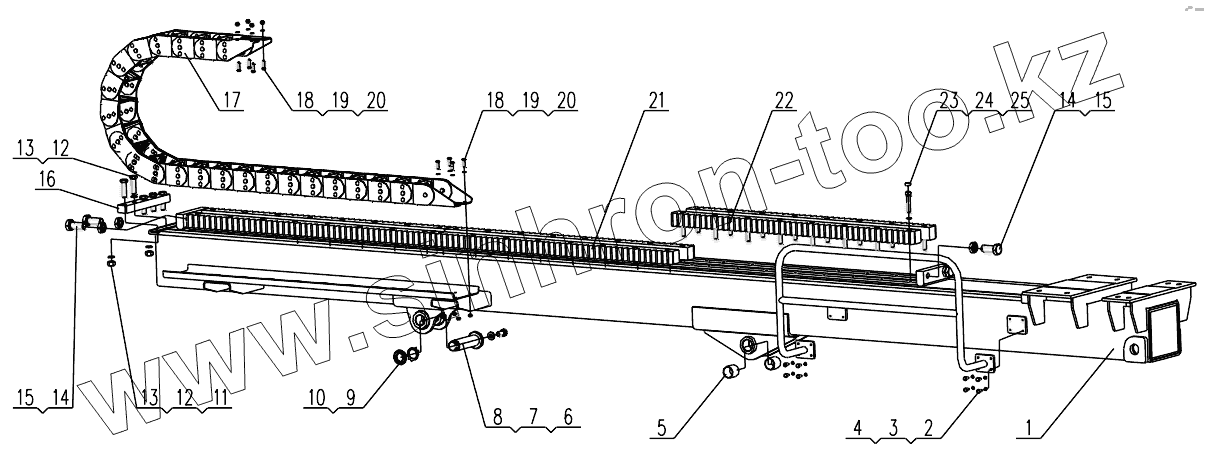

Каталог запасных частей к технике: XCMG XZ200. 425102099 Drill Frame

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

14

15

15

16

17

18

18

19

19

20

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	425101711		Drill Frame
2	805000714		Болт М10х20
3	805300014		Шайба 10
4	425101089		Guard bar
5	800553505		Oil-lessbearing
6	425101091		Shaft
7	805300112		Шайба 20
8	805005576		Bolt
9	805238669		Bolt
10	805300095		Washer
11	805200052		Гайка М20
12	805300023		Шайба 20
13	805000113		Screw
14	805047664		Bolt
15	805200087		Nut
16	425101092		Limit Block
17	800352131		HoseTrack
18	805000062		Болт М10х35
19	805300017		Шайба 10
20	805203788		Check nut
21	425101719		Rack
22	425101721		Rack
23	425401614		Rubber Cap
24	805140574		Screw
25	805300011		Шайба 16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
