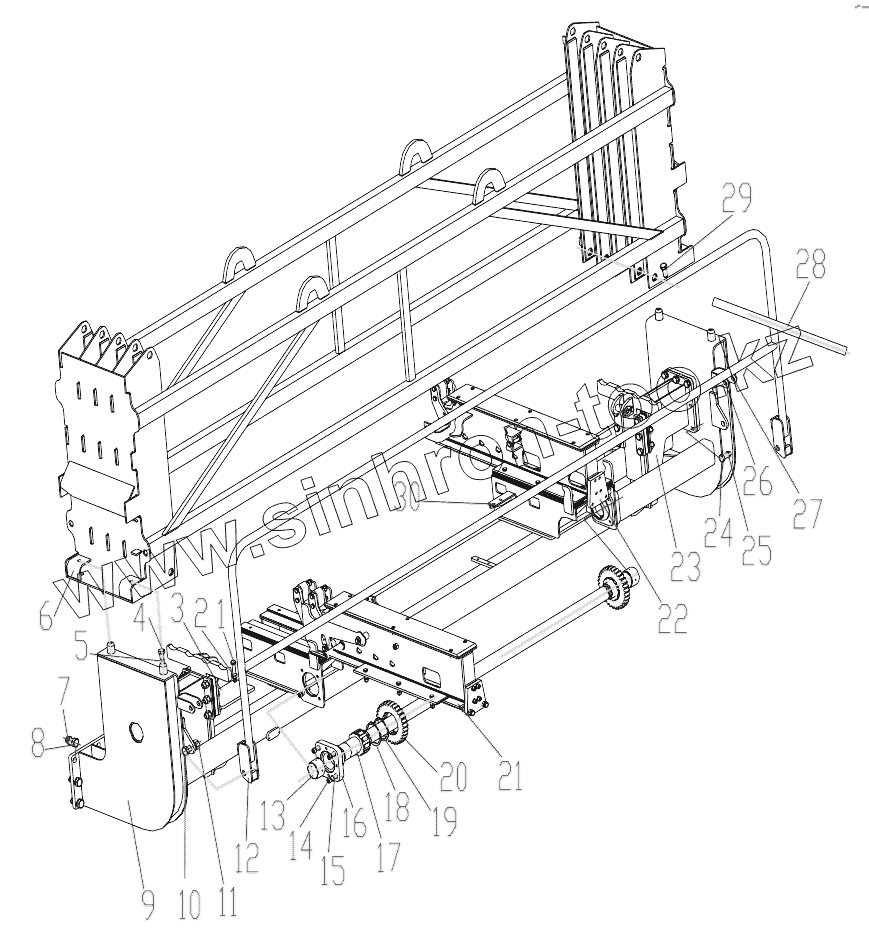

Каталог запасных частей к технике: XCMG XZ200. 425101945 Rod Loader Option
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805002059 | Bolt | |
| 2 | 805300010 | Шайба 8 | |
| 3 | 425102090 | Board | |
| 4 | 805000061 | Bolt | |
| 5 | 425102083 | Washer | |
| 6 | 425101947 | Pipe Box | |
| 7 | 805300023 | Шайба 20 | |
| 8 | 805001904 | Bolt | |
| 9 | 425101962 | Mount | |
| 10 | 805001904 | Bolt | |
| 11 | 805200052 | Гайка М20 | |
| 12 | 425102091 | Guard | |
| 13 | 425102046 | Oil-Less Bearing | |
| 14 | 805103581 | Bolt | |
| 15 | 805300018 | Шайба 12 | |
| 16 | 425102045 | Motor Pedestal | |
| 17 | 425102048 | Shaft | |
| 18 | 805400008 | Washer | |
| 19 | 805400078 | Washer | |
| 20 | 425102047 | Gear | |
| 21 | 425101995 | Front Rod Loader Arm | |
| 22 | 425102053 | Back Rod Loader Arm | |
| 23 | 425102063 | Mount | |
| 24 | 805000038 | Bolt | |
| 25 | 805338620 | Spring Washer | |
| 26 | 425102086 | Pin | |
| 27 | 425102085 | Pin | |
| 28 | 425102084 | Pin | |
| 29 | 805639224 | Pin | |
| 30 | 819949464 | Hose Track |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
