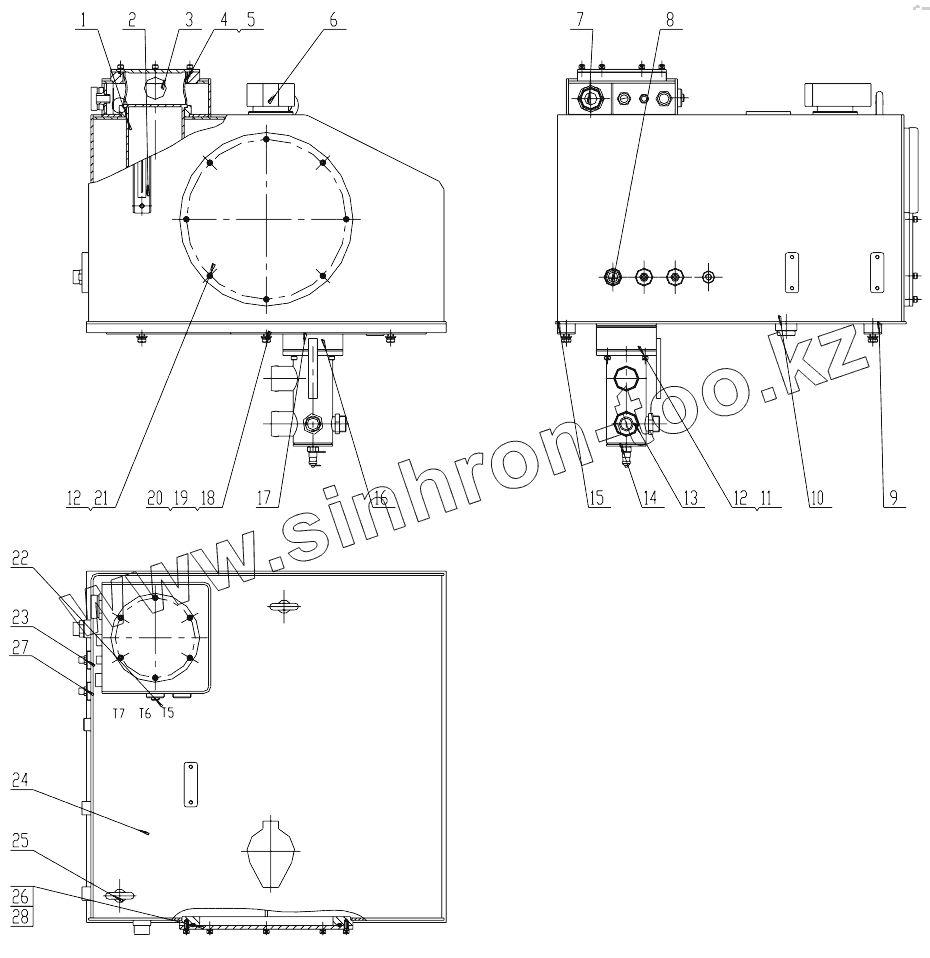

Каталог запасных частей к технике: XCMG XZ200. 425101748 Hydraulic Tank
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803374279 | Filter | |
| 2 | 803200045 | Level Gauge | |
| 3 | 425101762 | Pipe | |
| 4 | 803172049 | O-Ring | |
| 5 | 425101761 | Flange | |
| 6 | 803190357 | Air Filter | |
| 7 | 803374307 | Adapter | |
| 8 | 803164549 | Adapter | |
| 9 | 425101764 | Rubber Casing | |
| 10 | 803163476 | Oil Plug | |
| 11 | 803182612 | Bolt | |
| 12 | 805300010 | Шайба 8 | |
| 13 | 425101765 | Pipe | |
| 14 | 803190557 | Pressure measure joint | |
| 15 | 425101763 | Rubber Casing | |
| 16 | 425101630 | Rubber Casing | |
| 17 | 803076749 | Valve | |
| 18 | 805000715 | Болт M12x25 | |
| 19 | 805300020 | Шайба 12 | |
| 20 | 805300018 | Шайба 12 | |
| 21 | 805100064 | Винт М8х20 | |
| 22 | 803192108 | Oil Plug | |
| 23 | 803190419 | Adapter | |
| 24 | 425102245 | Tank Body | |
| 25 | 805105388 | Screw | |
| 26 | 803192112 | O-Ring | |
| 27 | 803190767 | Adapter | |
| 28 | 426100339 | Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
