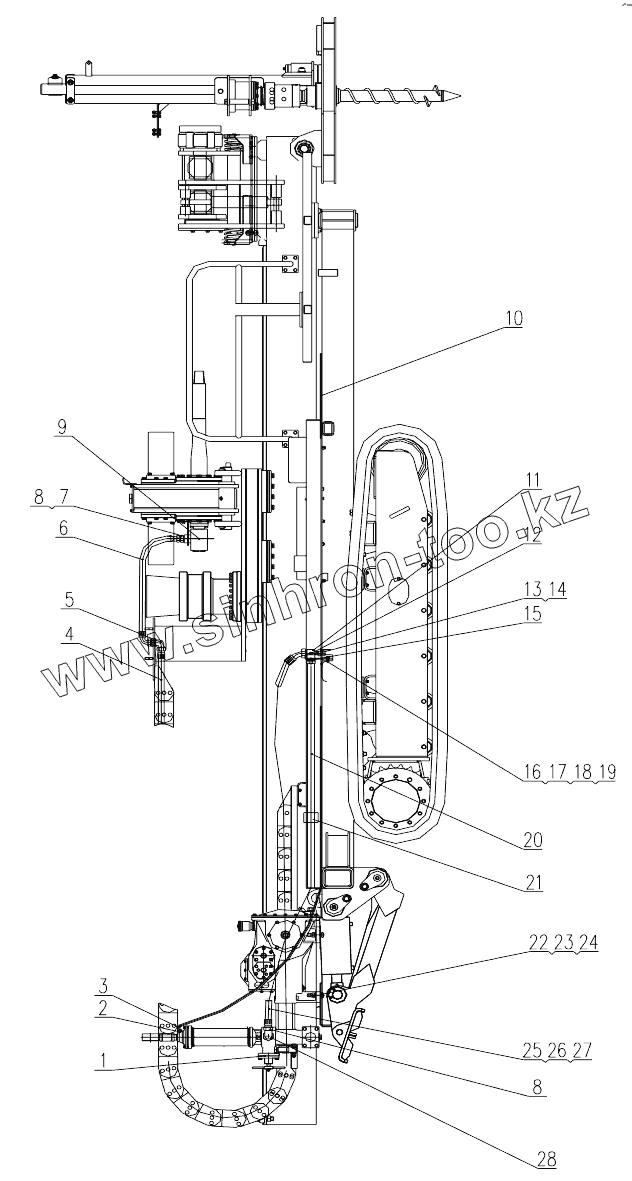

Каталог запасных частей к технике: XCMG XZ200. 425101744 Mud Systerm Option
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803076592 | Mud Pump | |
| 2 | 803164277 | Adapter | |
| 3 | 803190730 | Elbow | |
| 4 | 803379494 | Hose | |
| 5 | 803374358 | Coupler | |
| 6 | 803191945 | Hose | |
| 7 | 803103152 | Adapter | |
| 8 | 803164301 | Connector | |
| 9 | 425101457 | Mud Swivel | |
| 10 | 803376924 | Hose | |
| 11 | 425500150 | Tee | |
| 12 | 803192108 | Oil Plug | |
| 13 | 803076308 | Shutoff valve | |
| 14 | 803190783 | Adapter | |
| 15 | 803374362 | Nut | |
| 16 | 425101165 | PLate | |
| 17 | 805300010 | Шайба 8 | |
| 18 | 805000033 | Болт М8х16 | |
| 19 | 805200045 | Гайка М8 | |
| 20 | 803383195 | Pipe Clincher | |
| 21 | 803379497 | Hose | |
| 22 | 805000092 | Bolt | |
| 23 | 805200210 | Nut | |
| 24 | 805000217 | Болт М16х100 | |
| 25 | 425101745 | AntifreezeDevice | |
| 26 | 425101467 | WashingDevice | |
| 27 | 425101470 | Check Valve | |
| 28 | 803191068 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
