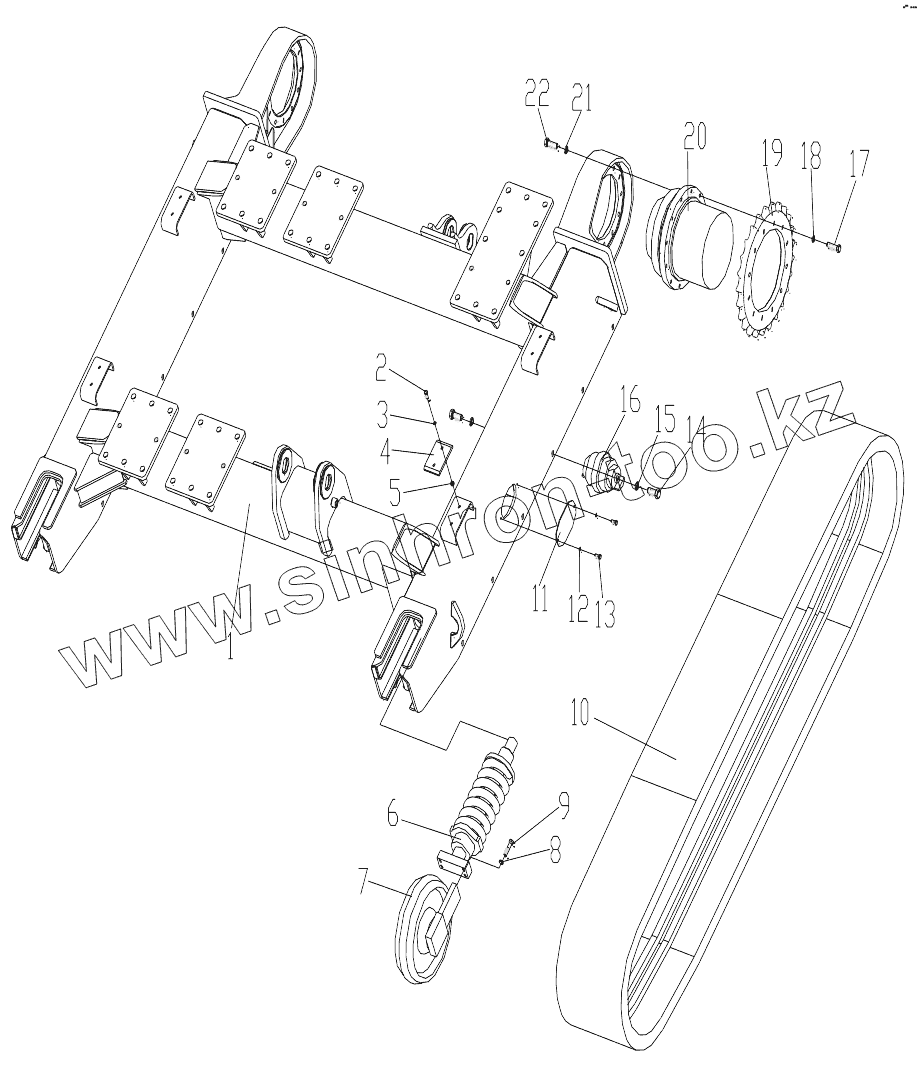

Каталог запасных частей к технике: XCMG XZ200. 425101517 Main Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 425101077 Track Frame
2 805000017 Болт М8х25
3 805300010 Шайба 8
4 425500178 Block
5 805200045 Гайка М8
6 800352527 Tension device
7 800352524 Idler roller
8 805300018 Шайба 12
9 805000090 Болт M12x55
10 800352178 Rubber Track
11 425101078 Cover
12 805300010 Шайба 8
13 805000018 Болт М8х20
14 805046468 Bolt
15 805338364 Spring Washer
16 800352523 Track roller
17 805046568 Bolt
18 805338262 Spring Washer
19 800352525 Sprocket
20 800354363 Planetary Gearbox
21 805338263 Spring Washer
22 805006280 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
