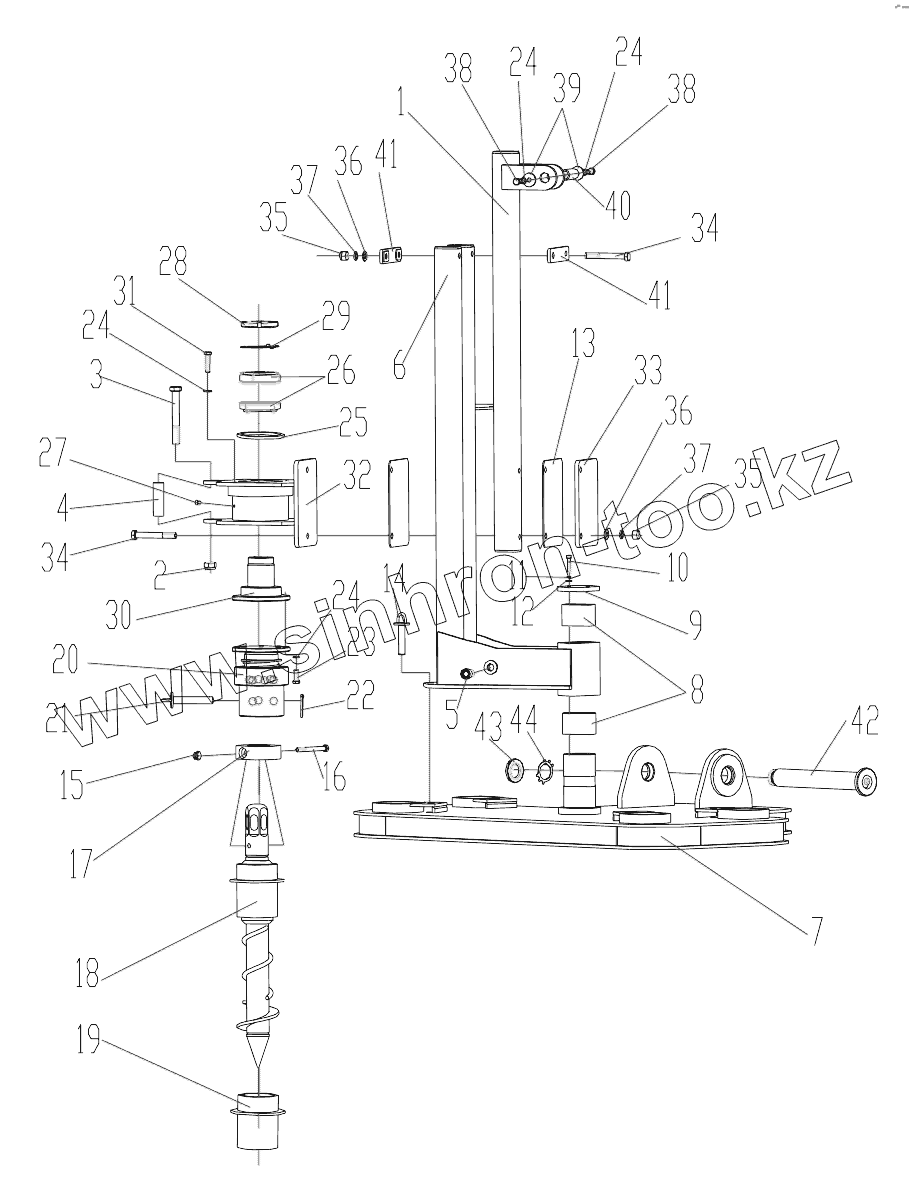

Каталог запасных частей к технике: XCMG XZ200. 425101442 Anchor Option

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

24

24

25

26

27

28

29

30

31

32

33

34

34

35

35

36

36

37

37

38

38

39

40

41

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	425100341		Elevator Frame
2	805200230		Nut
3	805000605		Bolt
4	425500243		Handle
5	805103886		Bolt
6	425101444		Circumvolve Frame
7	425101448		Tray
8	800553501		Bearing
9	425500214		Baffle
10	805100118		Bolt
11	805300010		Шайба 8
12	805300069		Шайба 8
13	425100346		Isolating Plank
14	425500215		Pin
15	805200297		Nut
16	805000403		Bolt
17	425501338		Circle Plate
18	425501339		Anchor
19	425501337		Dust proof Cover
20	425500255		Drive Cover
21	425102299		Shaft
22	805639446		Safe Pin
23	805000716		Болт М12х30
24	805300018		Шайба 12
25	803377728		Felt Oil Seal
26	800513740		Bearing
27	801100337		Oil Cup
28	805200144		Nut
29	805300080		Washer
30	425500252		Flange Tray
31	805000023		Bolt
32	425100348		Support Frame
33	425100349		Support Plant
34	805000700		Болт
35	805203163		Nut
36	805300013		Шайба 16
37	805300011		Шайба 16
38	805000048		Болт M12x35
39	425100350		Board
40	425100351		Shaft
41	425100352		Board
42	425101110		Shaft
43	805238669		Bolt
44	805338563		Washer
