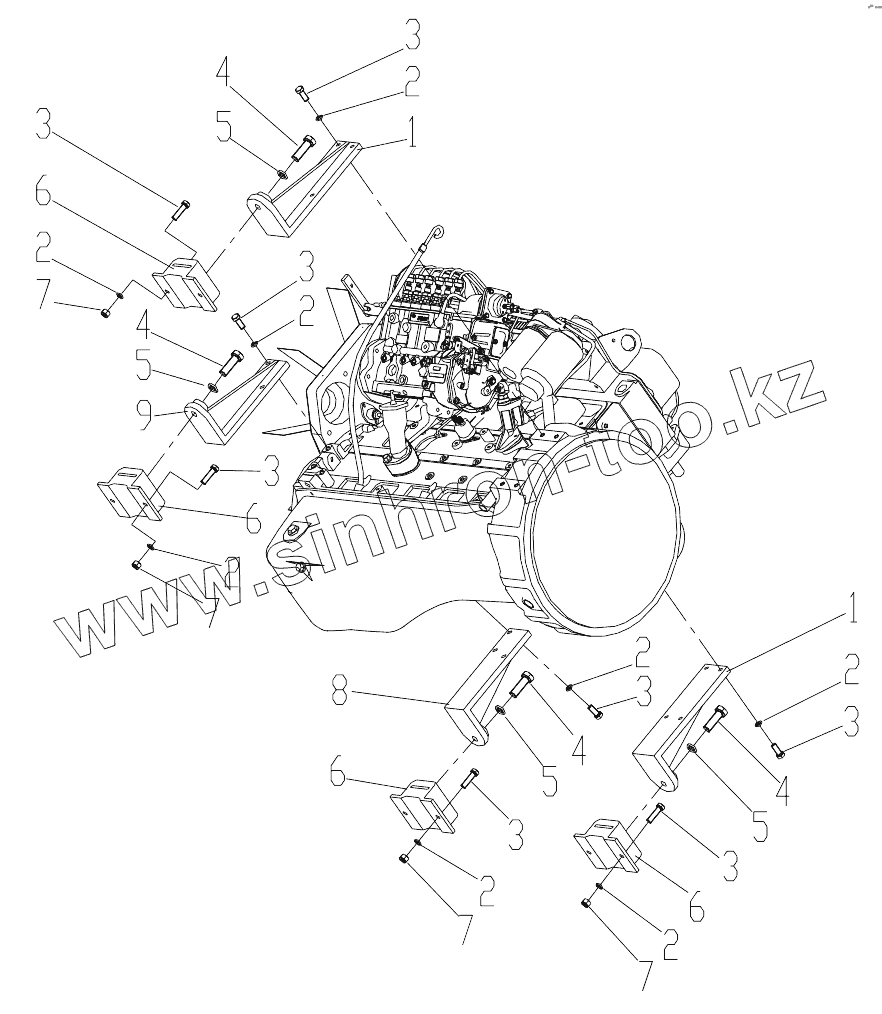

Каталог запасных частей к технике: XCMG XZ200. 425101036 Support Assembly
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 425101121 | Back Bracket | |
| 2 | 805300018 | Шайба 12 | |
| 3 | 805046548 | Bolt | |
| 4 | 805140536 | Bolt | |
| 5 | 805338672 | Spring Washer | |
| 6 | 425101507 | Flexible Bracket | |
| 7 | 805203629 | Nut | |
| 8 | 425101122 | Front Bracket | |
| 9 | 425101123 | Front Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
