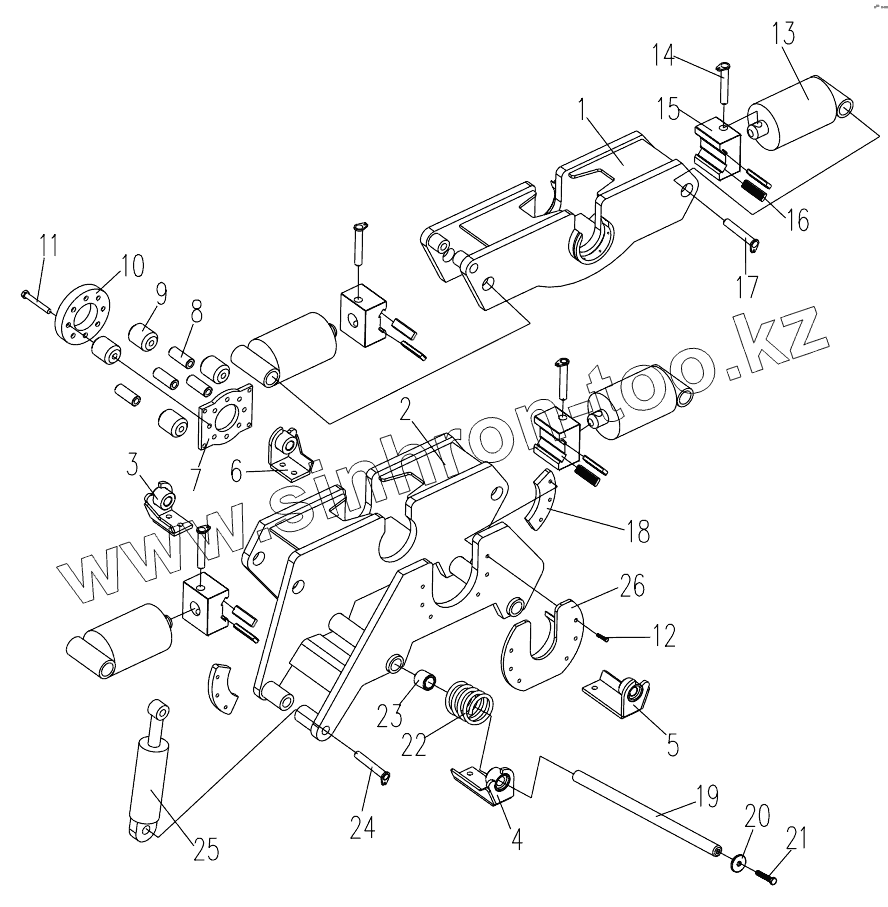

Каталог запасных частей к технике: XCMG XZ200. 425100627 Vise
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 425100628 | Clamp | |
| 2 | 425100643 | Clamp | |
| 3 | 425500188 | Wrench Mount | |
| 4 | 425500189 | Wrench Mount | |
| 5 | 425500190 | Wrench Mount | |
| 6 | 425500191 | Wrench Mount | |
| 7 | 425500266 | Connect Plank | |
| 8 | 425500477 | Pipe | |
| 9 | 425500476 | Idler Wheel | |
| 10 | 425500259 | Baffle | |
| 11 | 425500478 | Bolt | |
| 12 | 805000048 | Болт M12x35 | |
| 13 | 803076458 | Cylinder | |
| 14 | 425100235 | Pin | |
| 15 | 425100231 | Jaw Block | |
| 16 | 425500258 | Gripper Insert | |
| 17 | 425100233 | Pin | |
| 18 | 425100238 | Plank | |
| 19 | 425100239 | Shaft | |
| 20 | 425500138 | Shim | |
| 21 | 805000032 | Болт M12x60 | |
| 22 | 801737138 | Spring | |
| 23 | 425500160 | Bushing | |
| 24 | 425100236 | Pin | |
| 25 | 803076318 | Cylinder | |
| 26 | 425100237 | Bracket |
