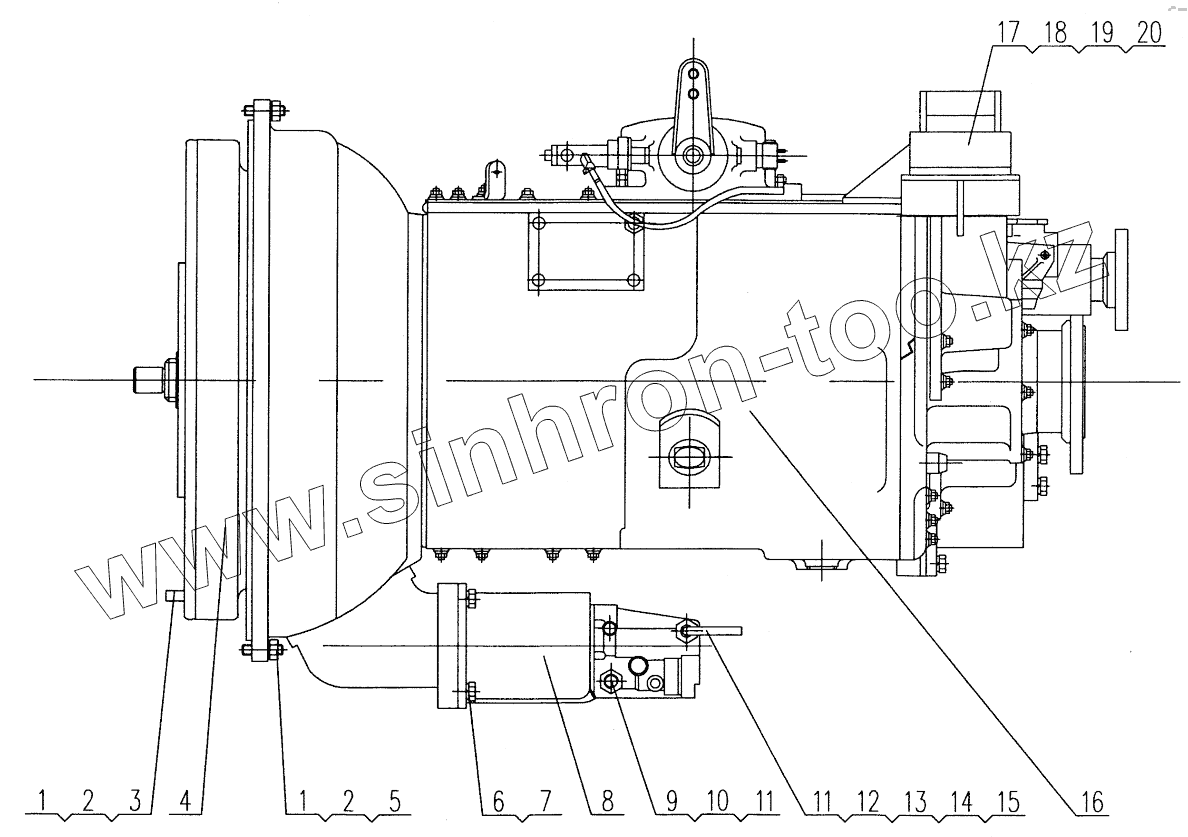

Каталог запасных частей к технике: XCMG XZ16K-XZ50K. XZ50K.50A Gear - box and Suspension

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10430004		Nut M10
2	10440006		Washer 10
3	10410659		Воlt М10х70
4	10310510		Сlutсh
5	10410405		Воlt М10х40
6	10410013		Bolt М8хЗ0
7	10440001		Washer 8
8	10100665		Сlutсh brаnсh pump
9	10120579		Соnnесtiоn Е10
10	10410735		Воlt М14х1.5
11	10440016		Washer 14
12	10430122		Nut А8
13	11210286		Сlip slееvе 8
14	ХZ16К.50-6В		Соnnесtiоn
15	ХZ16К.50-7		Соppеr tubе
16	10310513		Тrаnsmissiоn
17	ХZ50К.50.2		Аssistаnt suppоrt
18	10410006		Bolt M6x35
19	10440005		Washer 16
20	10440002		Washer 16
