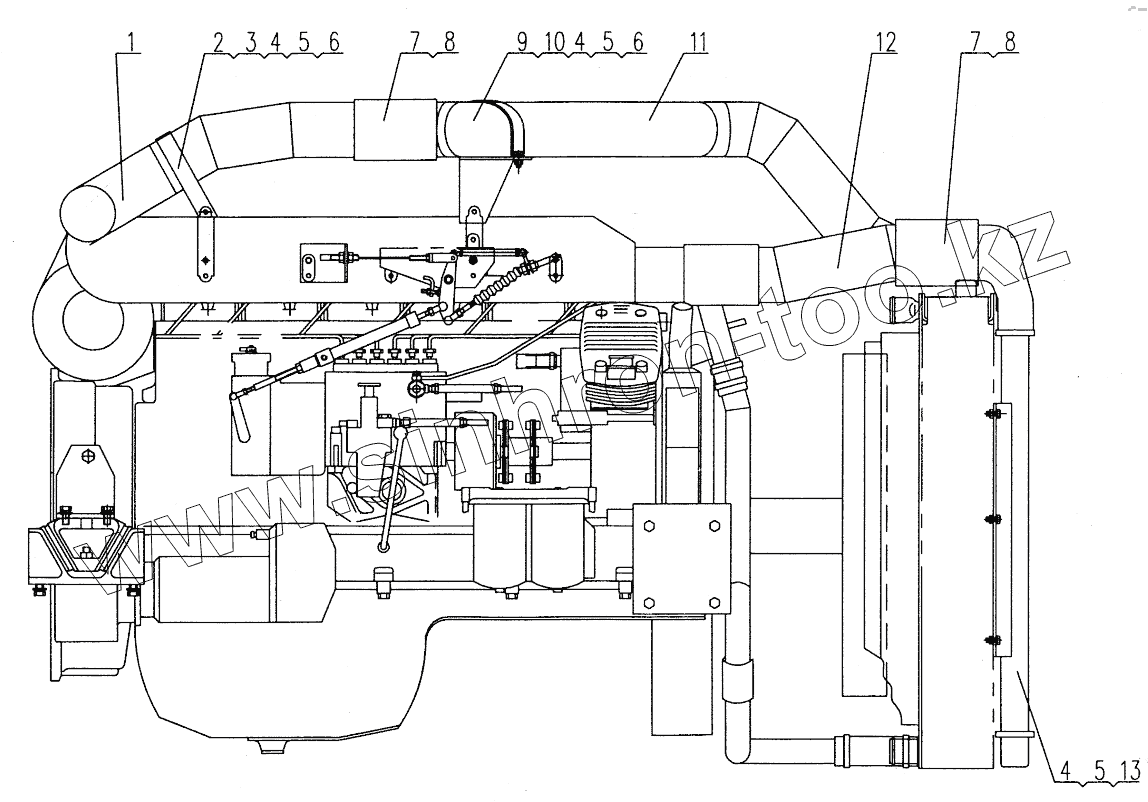

Каталог запасных частей к технике: XCMG XZ16K-XZ50K. XZ35K.45A Engine Install (III)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 ХZ35К.45.1А Тubing I
2 ХZ35К.45-8 Сlip
3 ХZ35К.45-9 Еlbоw plаtе
4 10410011 Bolt M8x20
5 10440001 Washer 8
6 10430001 Nut М8
7 ХZ35К.45-2 Rubbеr hоsе d.100
8 11210565 Сlip d.117
9 ХZ35К.45-4А Сlip
10 ХZ35К.45-5В Еlbоw plаtе
11 ХZ35К.45.3А Тubing II
12 ХZ35К.45.6А Тubing
13 10100535 Аir сооlеr
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
