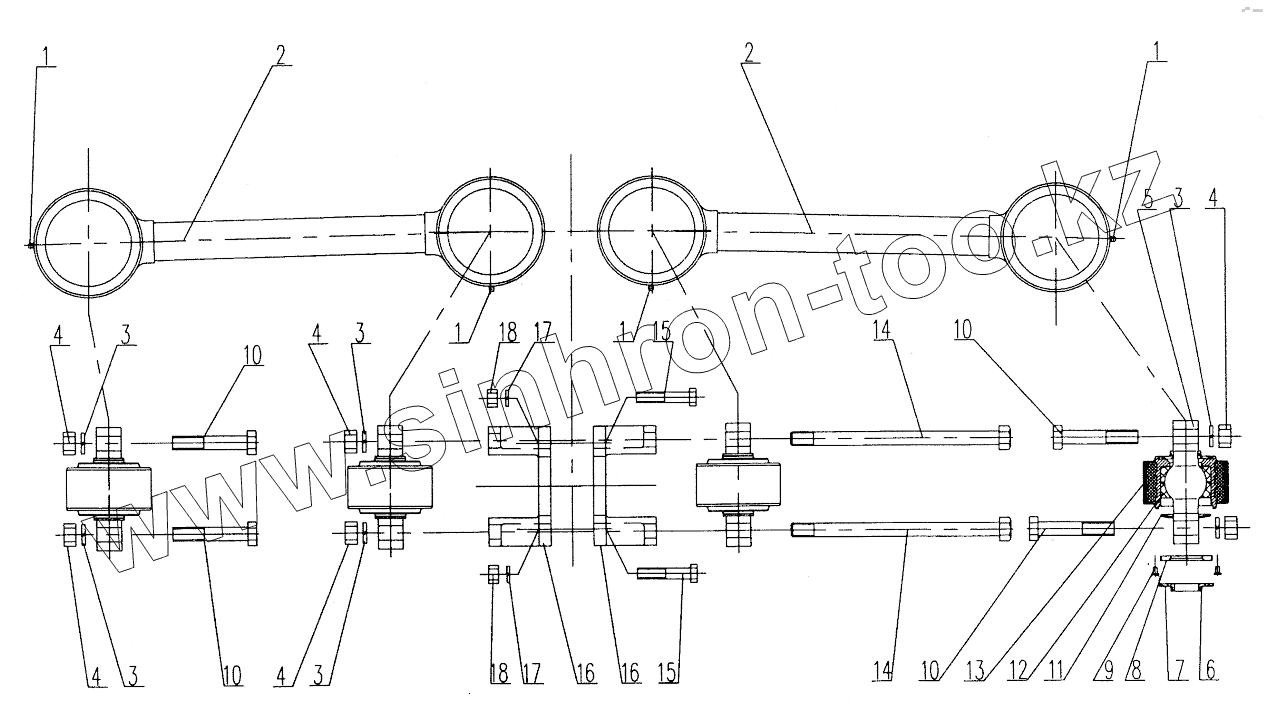

Каталог запасных частей к технике: XCMG XZ16K-XZ50K. XZ16K.58A Rear Suspension (Pull Rod Fixing)

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

3

3

3

3

4

4

4

4

4

5

6

7

8

9

10

10

10

10

11

12

13

14

14

15

15

16

16

17

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10810006		Washer 10
2	ХZ16К.58.3.2		Рull rоd
3	10440037		Washer 18
4	10430011		Nut М18х1.5
5	ХZ16К.58.3.1-7		Ваll pin
6	ХZ16К.58.3.1-1		Spring ring
7	ХZ16К.58.3.1.2		Sеаl ring
8	ХZ16К.58.3.1-3		Соvеr
9	10460019		Rivеt 3х5
10	10410245		Воlt М18х1.5х100
11	ХZ16К.58.3.1-4		Вuttеrflу spring
12	ХZ16К.58.3.1-5		Ваll bоwl
13	ХZ16К.58.3.1.6		Rubbеr bushing slееvе
14	ХZ16К.58-8		Воlt
15	10410686		Воlt М14х1.5х70
16	ХZ16К.58-7		Рullrоd suppоrt
17	10440025		Wаshеr 14
18	10430012		Nut М14х1.5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
