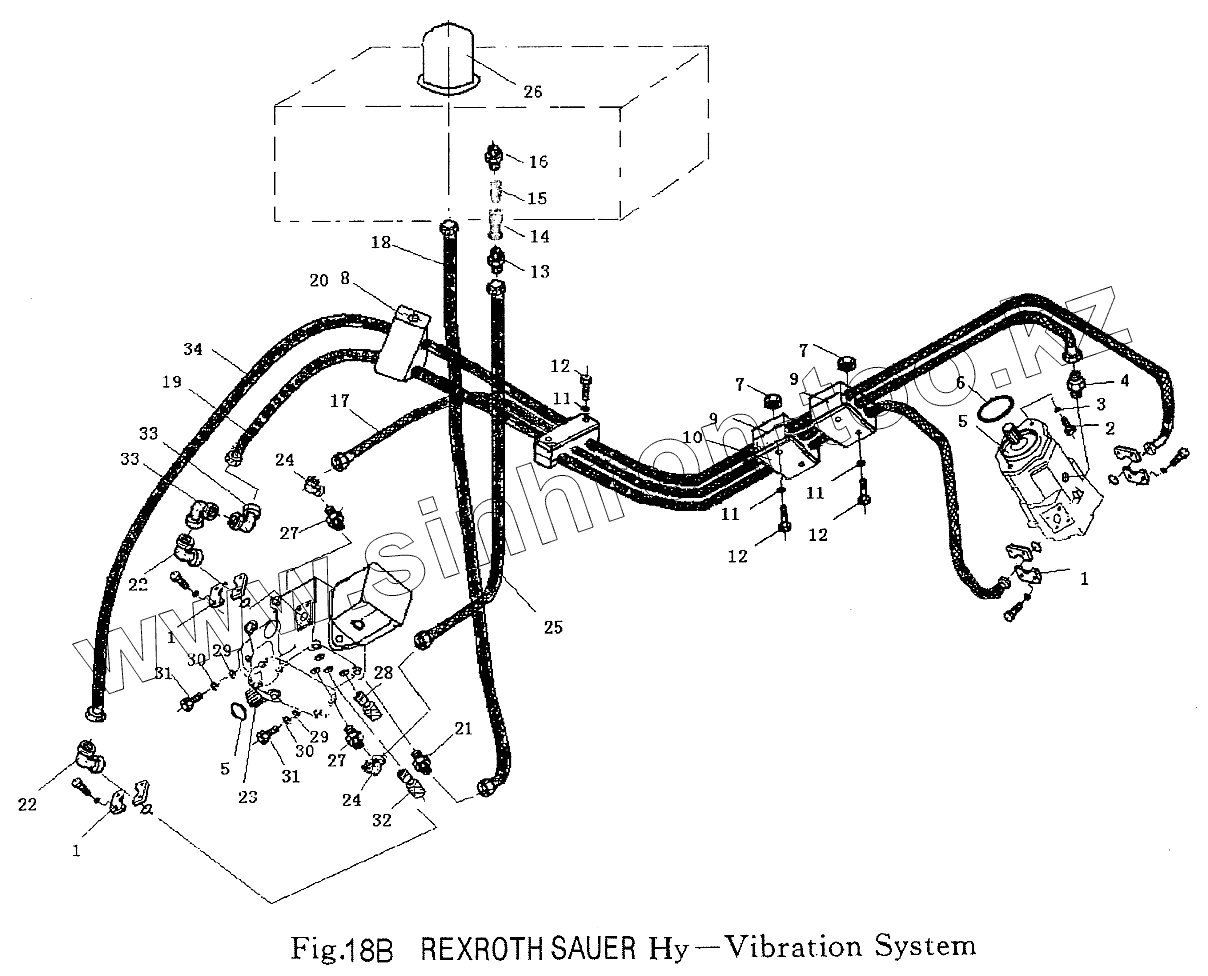

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Вибрационная система
1
1
1
2
3
4
5
5
6
7
7
8
9
9
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
27
28
29
29
30
30
31
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A3-5305 | Flange | |
| 2 | C0-0720 | Bolt | |
| 3 | B8-1040 | Washer | |
| 4 | A3-5017 | Connector | |
| 5 | Al-0002 | Hydraulic motor | |
| 6 | A5-2550 | O-ring | |
| 7 | C3-0100 | Nut | |
| 8 | B2-1793 | Strip | |
| 9 | 2B2121 | Hose clamp | |
| 10 | 2B2130 | Plate | |
| 11 | C4-3220 | Washer | |
| 12 | C0-3700 | Bolt | |
| 13 | A3-1909 | Connector | |
| 14 | A2-0038 | Connector | |
| 15 | A2-0036 | Connector | |
| 16 | A3-1900 | Connector | |
| 17 | A3-5410 | Rubber connector | |
| 18 | A3-5411 | Rubber connector | |
| 19 | A3-5409 | Rubber connector | |
| 20 | B2-1520 | Rubber mat | |
| 21 | A3-5021 | Connector | |
| 22 | A3-5175 | Flange | |
| 23 | Al-0042 | Vibratory pump | |
| 24 | A3-5104 | Connector | |
| 25 | A3-5408 | Rubber connector | |
| 26 | A2-0101 | Filter | |
| 27 | A3-5006 | Connector | |
| 28 | T1-0341 | Connector | |
| 29 | C4-3900 | Washer | |
| 30 | C4-3280 | Washer | |
| 31 | C0-5680 | Bolt | |
| 32 | T1-0343 | Connector | |
| 33 | A3-5100 | Connector | |
| 34 | A3-5415 | Rubber connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
