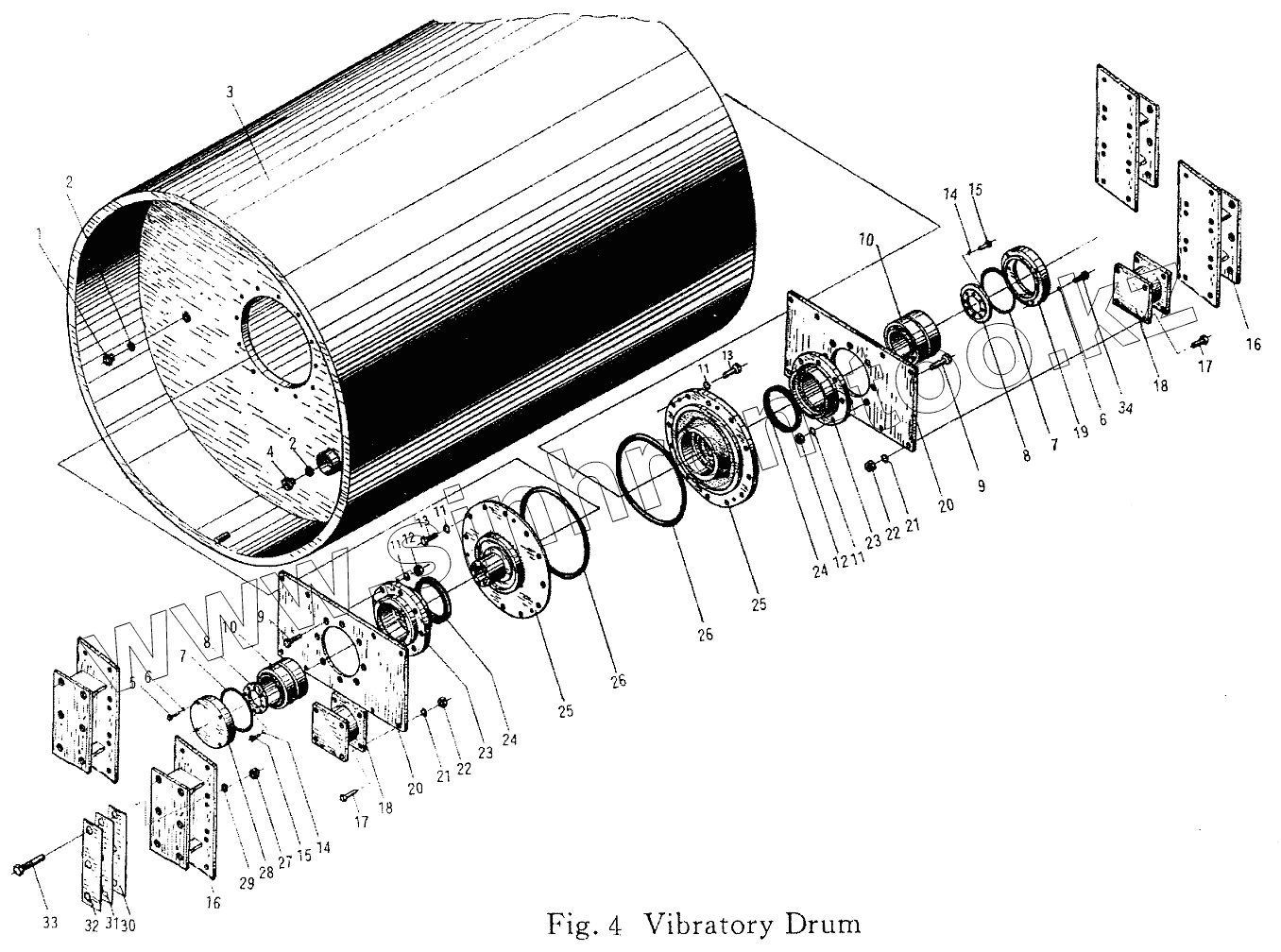

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Валец вибрационный
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202585 | Plug | |
| 2 | C4-3400 | Washer | |
| 3 | 34B023 | Drum | |
| 3 | 38B040 | Drum | |
| 4 | 302120 | Level plug | |
| 5 | C0-4565 | Bolt | |
| 6 | C4-3240 | Washer | |
| 7 | A5-2690 | O-ring | |
| 8 | 320150 | Plate | |
| 9 | C0-5880 | Bolt | |
| 10 | C9-1450 | Bearing | |
| 11 | C4-3280 | Washer | |
| 12 | C3-0575 | Nut | |
| 13 | C0-5560 | Bolt | |
| 14 | C4-1760 | Washer | |
| 15 | C2-3500 | Screw | |
| 16 | 39E157 | Bracket absorber | |
| 17 | C0-4400 | Bolt | |
| 18 | B2-0790 | Absorber | |
| 19 | 34B036 | Splined sleeve | |
| 20 | 39E460 | Mounting plate | |
| 21 | B8-1040 | Washer | |
| 22 | C3-3100 | Nut | |
| 23 | 2B2780 | Bearing bracket | |
| 24 | A5-3510 | Sealing | |
| 25 | 380030 | Bearing bracket | |
| 26 | A5-2760 | O-ring | |
| 27 | C3-3100 | Nut | |
| 28 | 38B038 | Bearing Cover | |
| 29 | C4-3320 | Washer | |
| 30 | 39E202 | Shim | |
| 31 | 39E203 | Shim | |
| 32 | 39E204 | Shim | |
| 33 | C0-7340 | Bolt | |
| 34 | C0-4750 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
