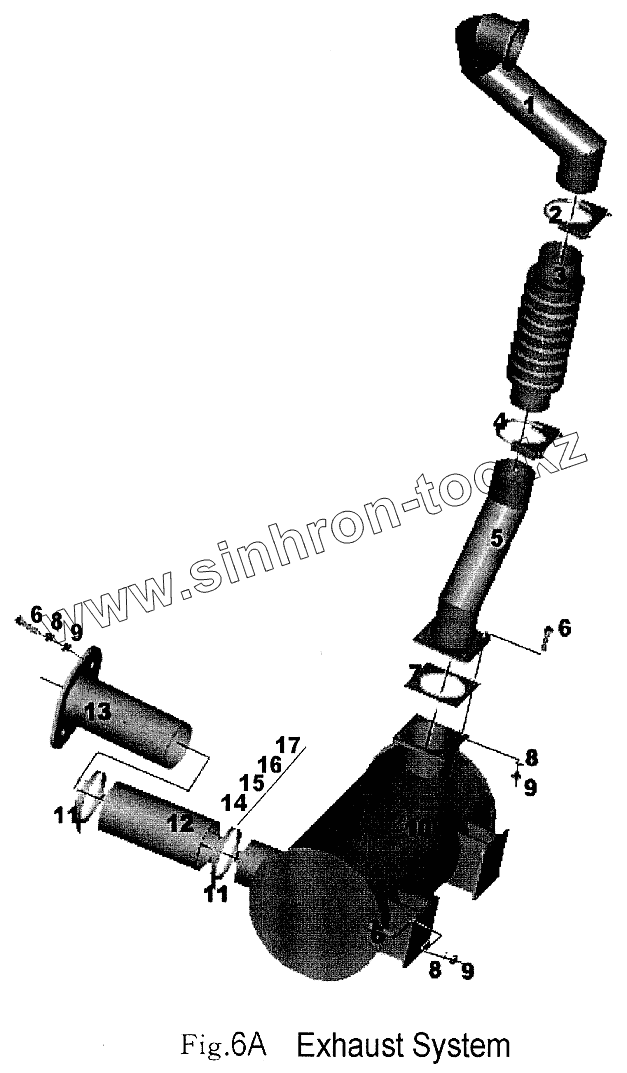

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Система выпуска
1
2
3
4
5
6
6
7
8
8
8
9
9
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 39E093 | Exhaust Pipe | |
| 2 | 351210 | Clamp | |
| 3 | B2-0060 | Pipe | |
| 4 | 351230 | Clamp | |
| 5 | 39E094 | Pipe | |
| 6 | C0-3405 | Bolt | |
| 7 | 39E096 | Asbestos Washer | |
| 8 | C4-3220 | Washer | |
| 9 | C3-0100 | Nut | |
| 10 | Diesel Engine Accessories | ||
| 11 | 39E473 | Clamp | |
| 12 | 39E360 | Pipe | |
| 13 | 39E364 | Flange | |
| 14 | C0-0260 | Bolt | |
| 15 | C4-3820 | Washer 8 | |
| 16 | C4-3200 | Washer | |
| 17 | C3-0060 | Nut M8-ZND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
