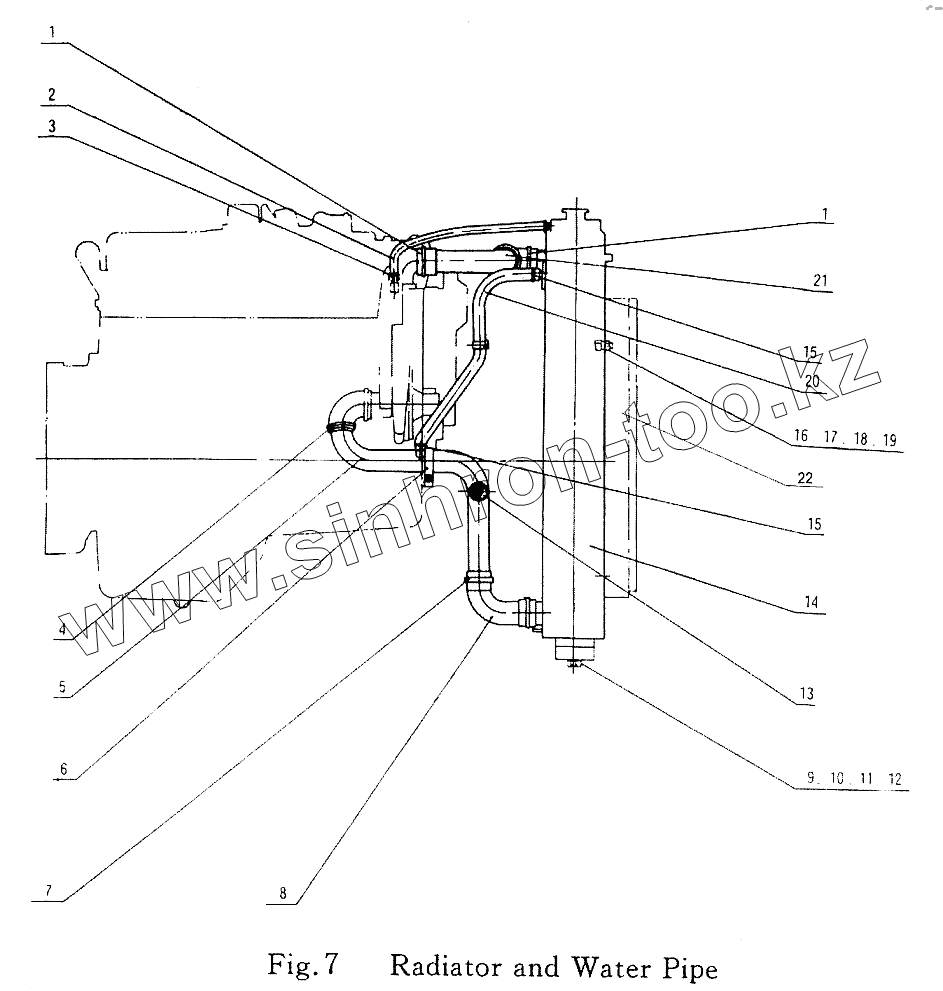

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Радиатор и водяные трубопроводы
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B2-0610 | Clamp | |
| 2 | 34H548 | Pipe | |
| 3 | Diesel Engine Accessories | ||
| 4 | Diesel Engine Accessories | ||
| 5 | Diesel Engine Accessories | ||
| 6 | Diesel Engine Accessories | ||
| 7 | B2-0630 | Clamp | |
| 8 | 34H542 | Rubber pipe | |
| 9 | C0-8300 | Bolt | |
| 10 | C4-3900 | Washer | |
| 11 | C4-3280 | Washer | |
| 12 | C6-4340 | Pin | |
| 13 | Diesel Engine Accessories | ||
| 14 | A2-0425 | Water box | |
| 15 | B2-0560 | Clamp | |
| 16 | C0-3140 | Bolt | |
| 17 | C4-3220 | Washer | |
| 18 | C4-3840 | Washer | |
| 19 | C3-0100 | Nut | |
| 20 | 34H544 | Rubber pipe | |
| 21 | 34H546 | Rubber pipe | |
| 22 | A2-0359 | Oil radiator |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
