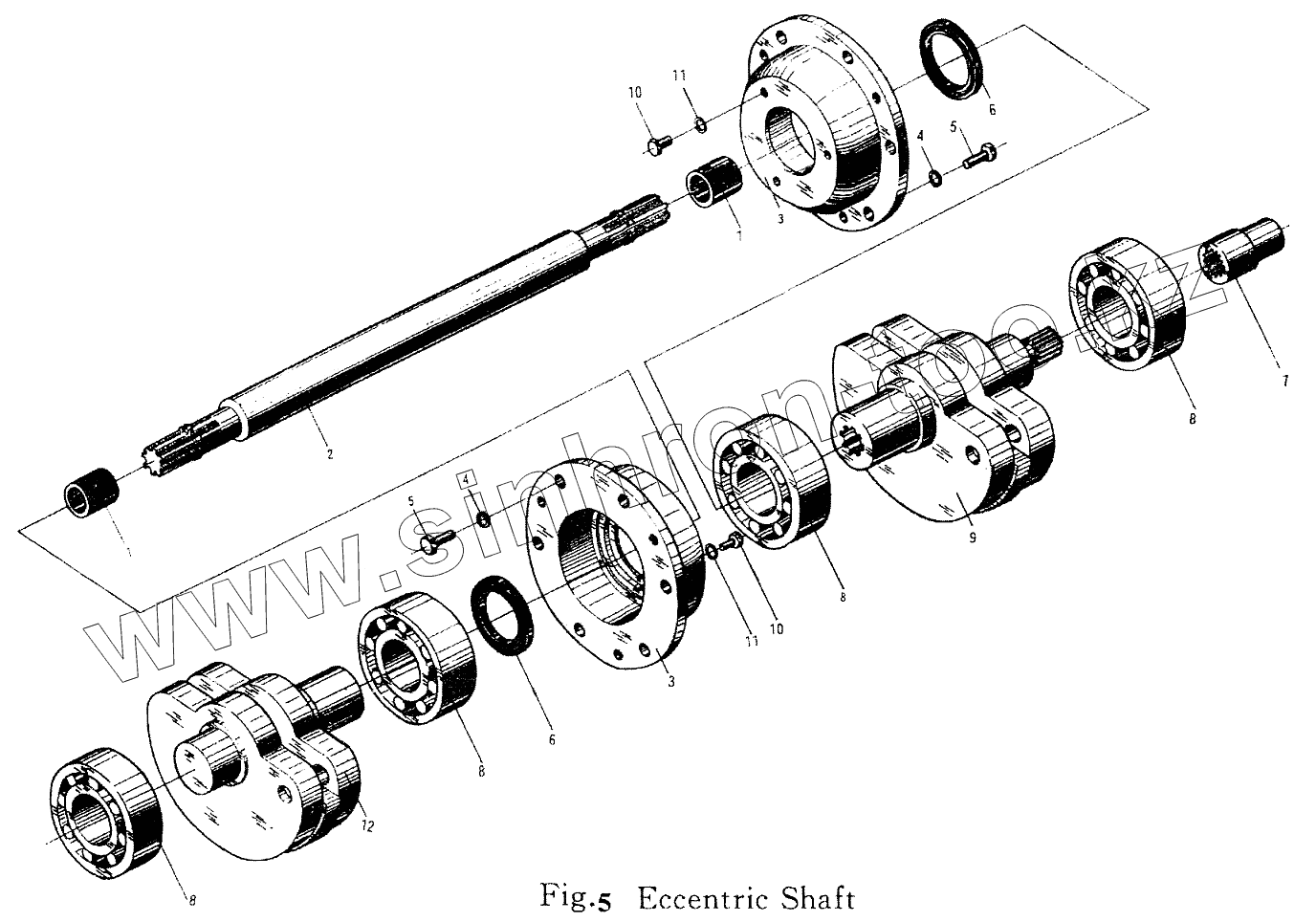

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Эксцентрический вал
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202560 | Rubber tube | |
| 2 | 39E201 | Drive shift | |
| 3 | 208402 | Bearing bracket | |
| 4 | C4-3280 | Washer | |
| 5 | C0-5560 | Bolt | |
| 6 | A5-3510 | Sealing | |
| 7 | 34B036 | Splined sleeve | |
| 7 | 34L003 | Splined sleeve | |
| 8 | C9-1598 | Bearing | |
| 9 | 38B050 | Right Eccentric block | |
| 9 | 39E154 | Right Eccentric block | |
| 10 | C0-4000 | Bolt | |
| 11 | A5-4140 | Washer | |
| 12 | 38B054 | Left Eccentric block | |
| 12 | 39E156 | Left Eccentric block |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
