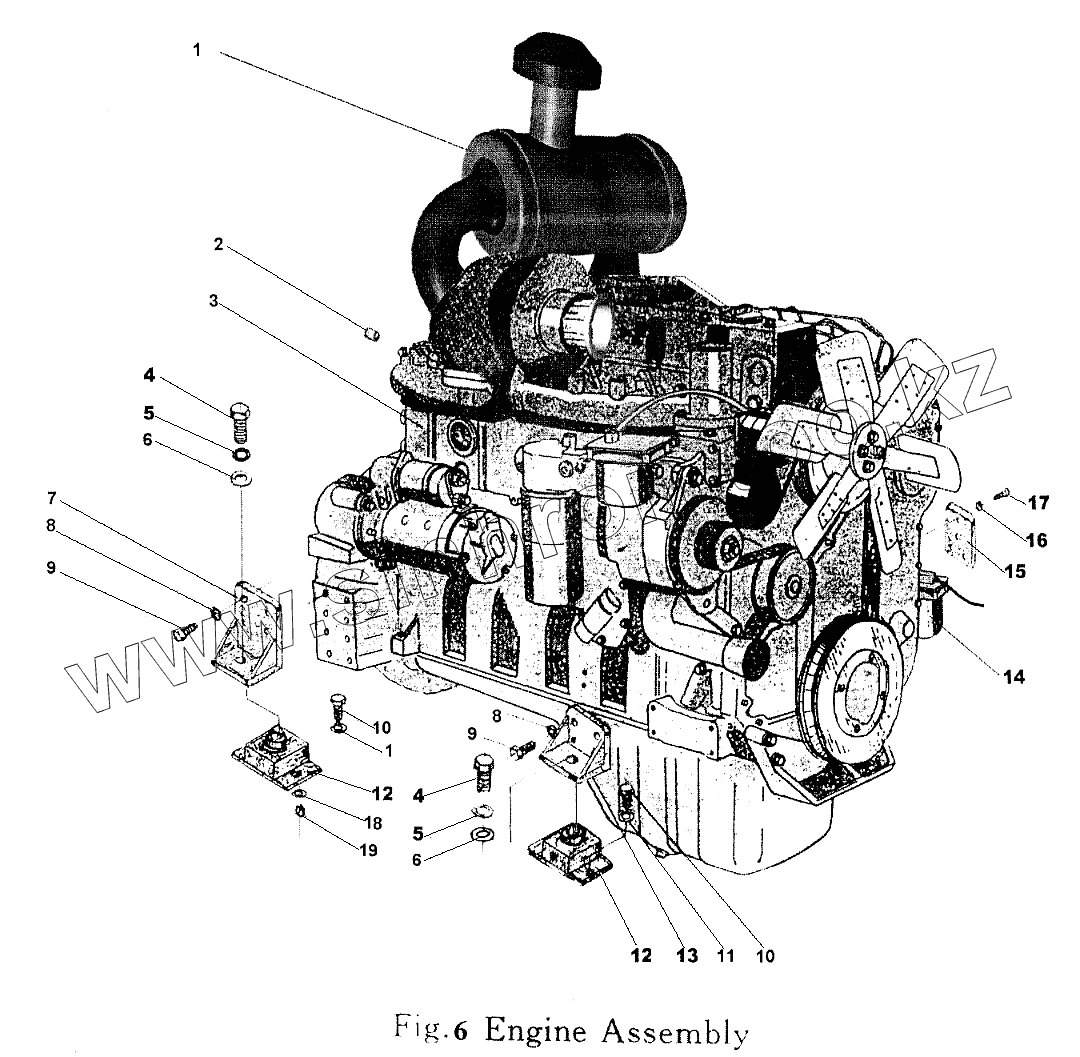

Каталог запасных частей к технике: XCMG XSM218 (XSM220). Двигатель в сборе
1
1
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | 38B104 | Splined Sleeve | |
| 3 | A0-0017 | Engine | |
| 3 | A0-0018 | Engine | |
| 4 | C0-0138 | Bolt | |
| 5 | C4-3960 | Washer | |
| 6 | C4-3340 | Washer | |
| 7 | Diesel Engine Accessories | ||
| 8 | Diesel Engine Accessories | ||
| 9 | Diesel Engine Accessories | ||
| 10 | C0-5280 | Bolt | |
| 11 | C4-3260 | Washer | |
| 12 | B2-0743 | E-Absorber | |
| 13 | Diesel Engine Accessories | ||
| 14 | A0-0150 | Filter | |
| 15 | 34H552 | Plate | |
| 16 | C4-3220 | Washer | |
| 17 | C0-0300 | Bolt | |
| 18 | C4-3880 | Washer | |
| 19 | C3-0160 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
