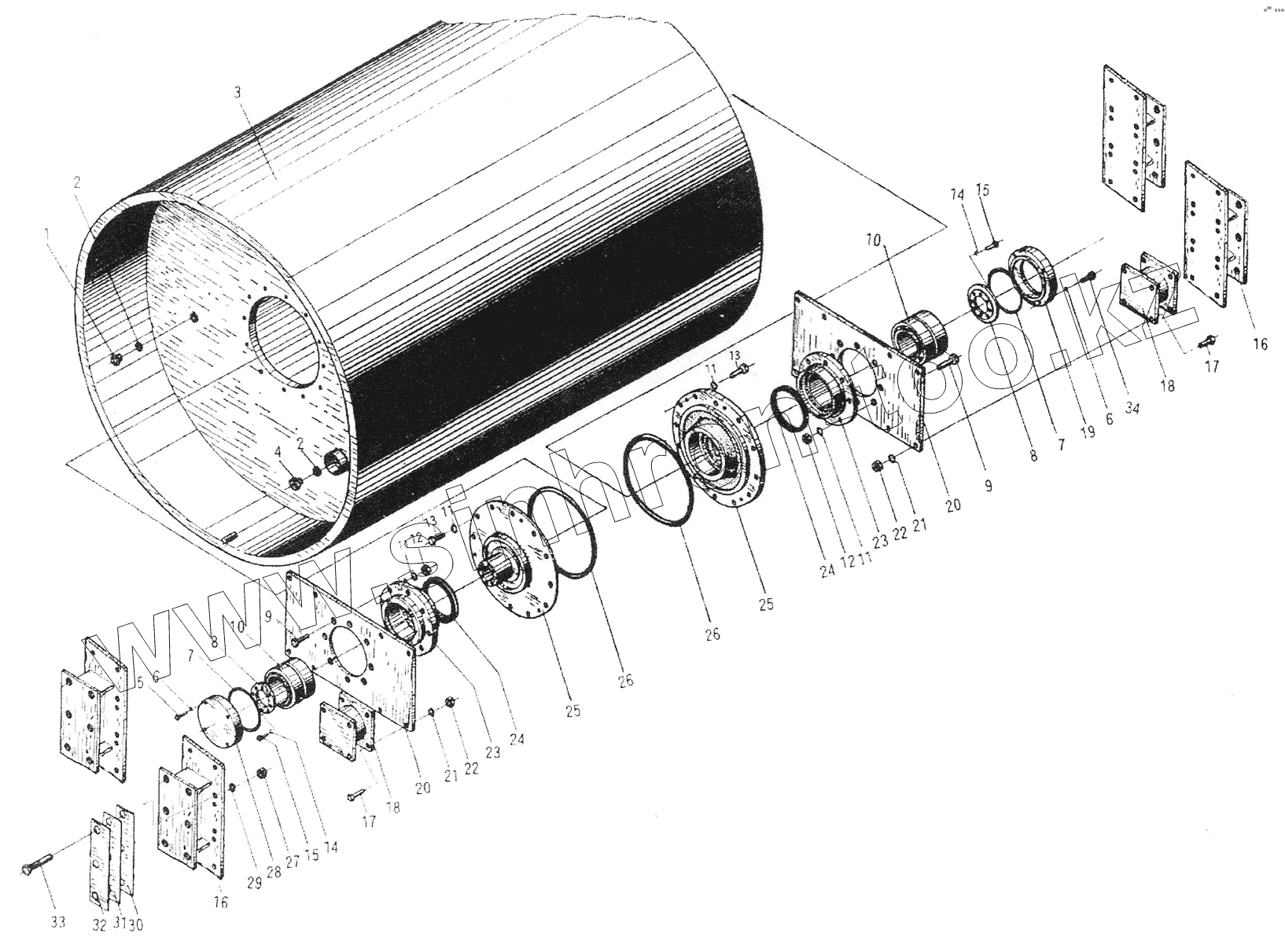

Каталог запасных частей к технике: XCMG XSM218, XSM220. Vibratory Drum
1
2
2
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202585 | Plug | |
| 2 | С4-3400 | Washer | |
| 3 | 34В023 | Drum | |
| 3 | 38В040 | Drum | |
| 4 | 302120 | Level plug | |
| 5 | С0-4565 | Bolt | |
| 6 | С4-3240 | Washer | |
| 7 | А5-2690 | O-ring | |
| 8 | 320150 | Plate | |
| 9 | С0-5880 | Болт | |
| 10 | С9-1450 | Bearing | |
| 11 | С4-3280 | Шайба | |
| 12 | С3-0575 | Гайка | |
| 13 | С0-5560 | Bolt | |
| 14 | С4-1760 | Washer | |
| 15 | С2-3500 | Винт | |
| 16 | 39Е157 | Bracket absorber | |
| 17 | С0-4400 | Bolt | |
| 18 | В2-0790 | Absorber | |
| 19 | 34В036 | Connecting plate | |
| 20 | 39Е460 | Mounting plate | |
| 21 | В8-1040 | Dish washer | |
| 22 | С3-3100 | Гайка | |
| 23 | 2В2780 | Bearing bracket | |
| 24 | А5-3510 | Seal | |
| 25 | 380030 | Bearing bracket | |
| 26 | А5-2760 | O-ring | |
| 27 | С3-3100 | Гайка | |
| 28 | 38В038 | Bearing cover | |
| 29 | С4-3320 | washer | |
| 30 | 39Е202 | Shim | |
| 31 | 39Е203 | Shim | |
| 32 | 39Е204 | Shim | |
| 33 | С0-7340 | Bolt | |
| 34 | С0-4750 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
