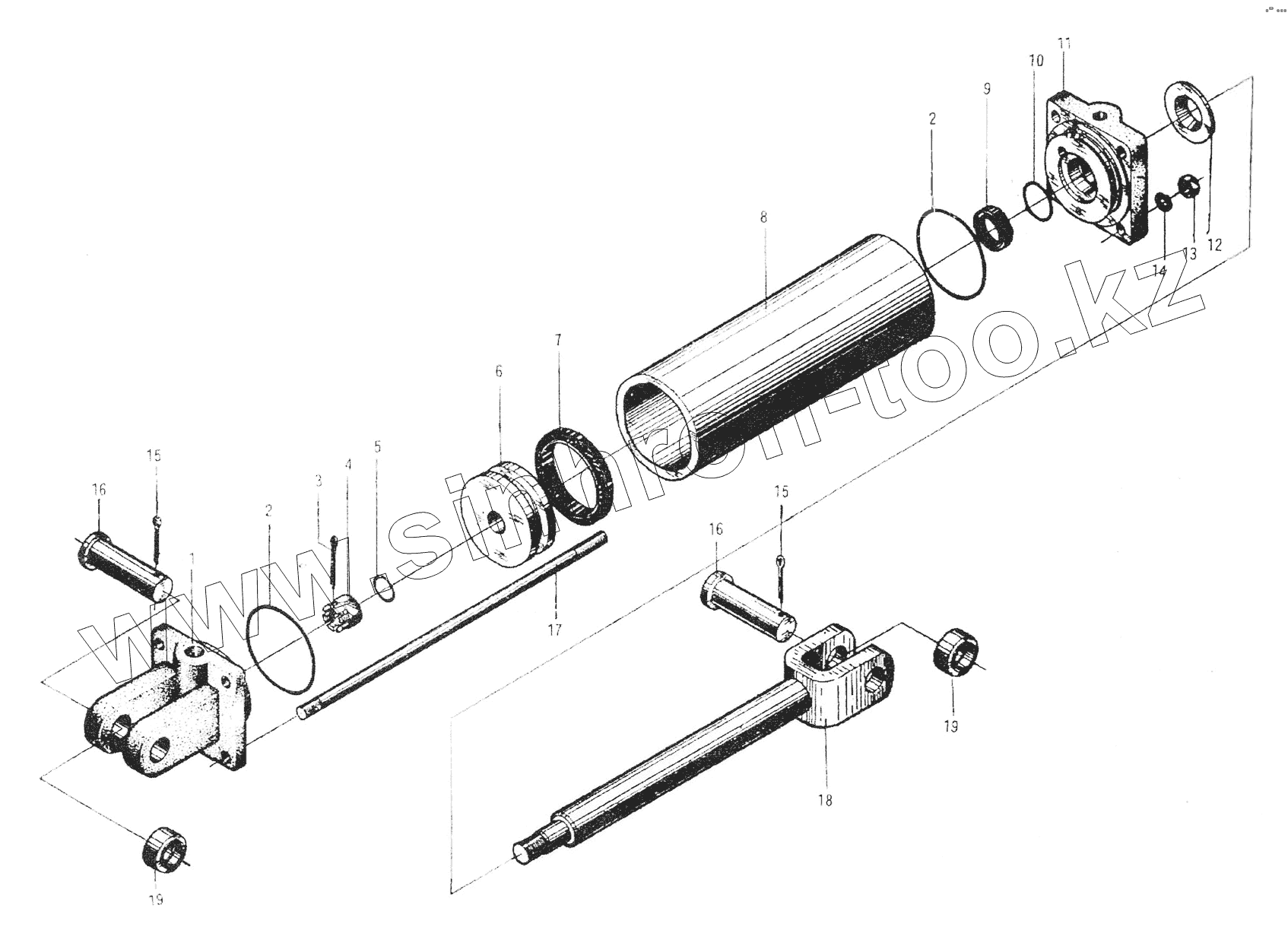

Каталог запасных частей к технике: XCMG XSM218, XSM220. Steering Cylinder
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Rear end cover | Rear end cover | |
| 2 | А5-2490 | O-ring | |
| 3 | С6-4500 | Pin | |
| 4 | Nut | Nut | |
| 5 | А5-2160 | O-ring | |
| 6 | Piston | Piston | |
| 7 | Piston ring | Piston ring | |
| 8 | Cylinder | Cylinder | |
| 9 | Yx type seal | Yx type seal | |
| 10 | А5-2290 | O-ring | |
| 11 | Front end cover | Front end cover | |
| 12 | Ring | Handing ring | |
| 13 | С3-0540 | Nut | |
| 14 | С4-3260 | Шайба | |
| 15 | Pin | Pin shaft | |
| 16 | Pin | Pin shaft | |
| 17 | Bolt | Bolt | |
| 18 | Rod | Rod | |
| 19 | Bearing | Bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
