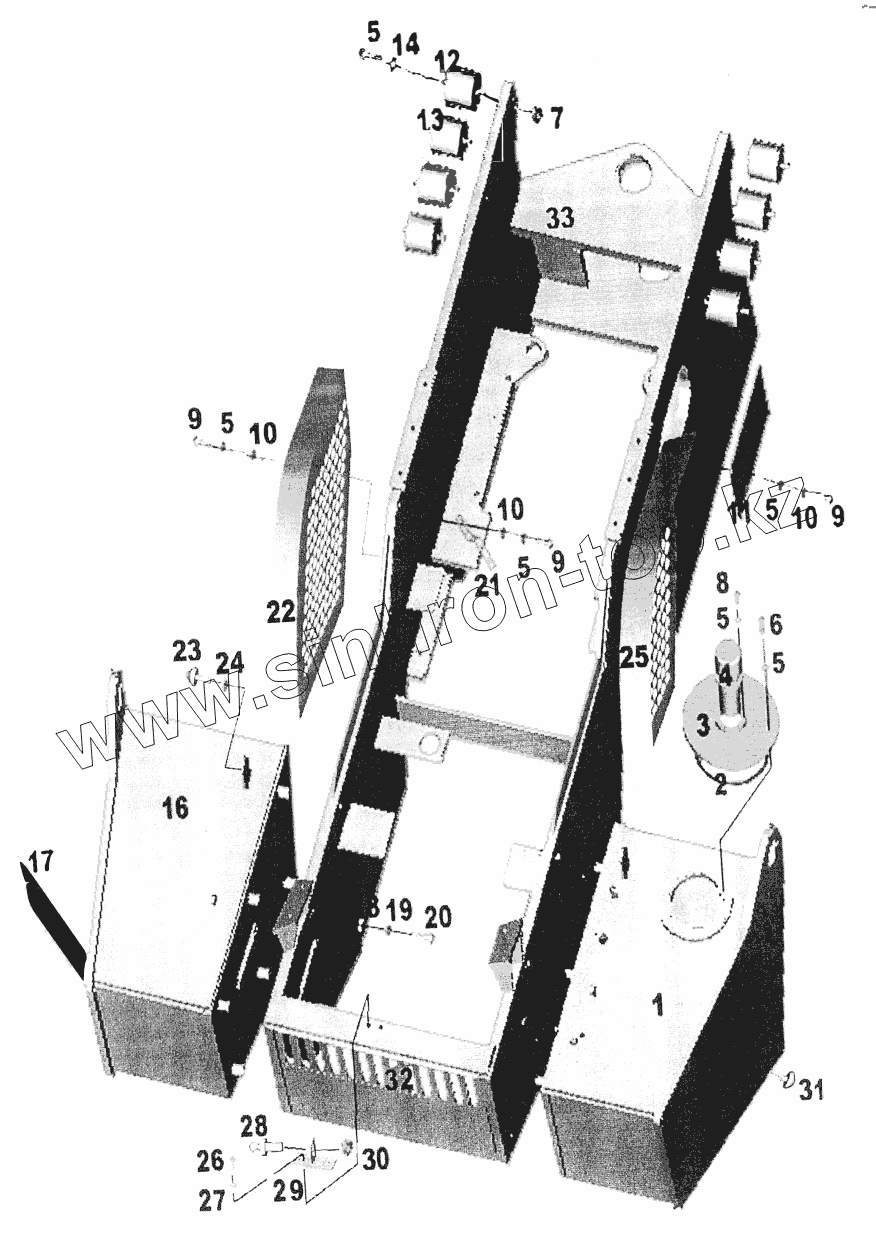

Каталог запасных частей к технике: XCMG XSM218, XSM220. Rear Frame
1
2
3
4
5
5
5
5
5
5
6
7
8
9
9
9
10
10
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 39Е047 | Oil box | |
| 2 | А5-1783 | O-ring | |
| 3 | 34W004 | Cover | |
| 4 | А2-0079 | Filter | |
| 5 | С4-3200 | Washer | |
| 6 | С0-0140 | Bolt | |
| 7 | С3-3020 | Гайка | |
| 8 | С0-2540 | Болт | |
| 9 | С0-0180 | Bolt | |
| 10 | С4-3820 | Шайба | |
| 11 | 39Е002 | Plate | |
| 12 | В2-0745 | Rubber absorber | |
| 13 | В2-0738 | Rubber absorber | |
| 14 | С4-3260 | Шайба | |
| 15 | С0-5260 | Bolt | |
| 16 | 39Е031 | Cell box | |
| 17 | 39Е030 | Cover | |
| 18 | 39Е004 | Washer | |
| 19 | С4-3320 | washer | |
| 20 | С0-6895 | Bolt | |
| 21 | 39Е003 | Bracket | |
| 22 | 39Е165 | Lef t breast plate | |
| 23 | 204636 | Buffer | |
| 24 | С3-0060 | Nut | |
| 25 | 39Е164 | Right breast plate | |
| 26 | Bolt | Bolt | |
| 27 | Washer | Washer | |
| 28 | Fixed Plate | Fixed plate | |
| 29 | Locked Pin | Locked pin | |
| 30 | Nut | Nut | |
| 31 | 39Е007 | Rear frame | |
| 31 | 39В010 | Rear frame | |
| 32 | 39Е005 | Ventilative plate | |
| 33 | 204330 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
