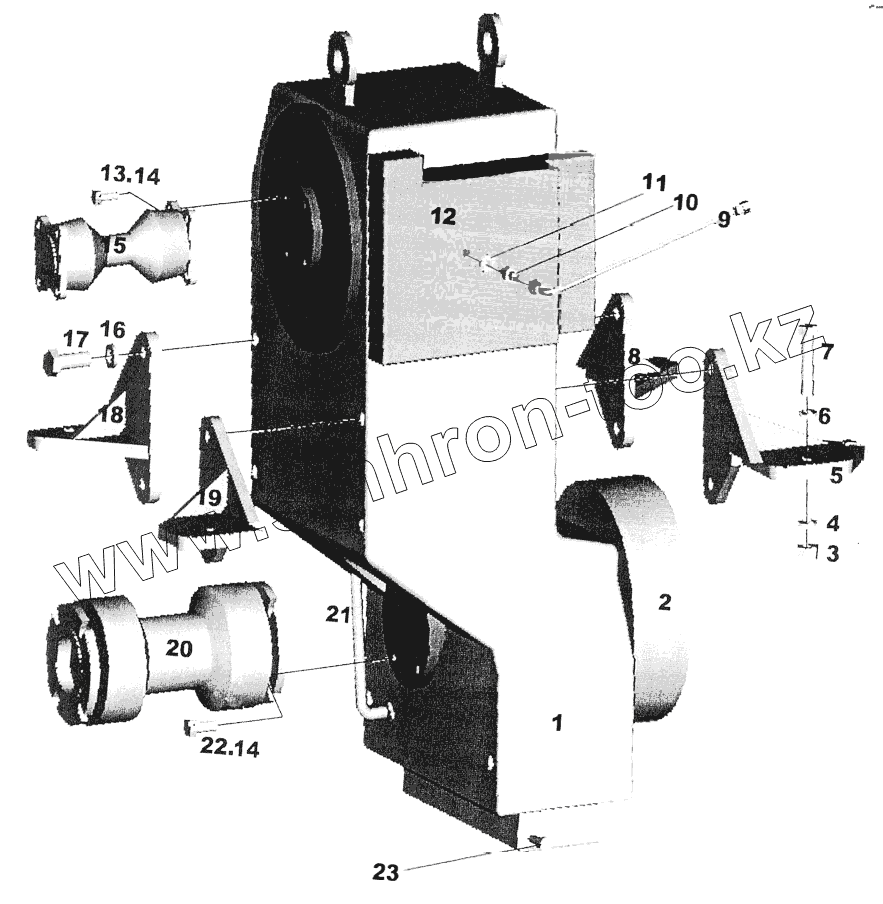

Каталог запасных частей к технике: XCMG XSM218, XSM220. Gear Box and Fittings
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А6-1061 | Gear вох | |
| 2 | Detent | Detent | |
| 3 | С3-0575 | Гайка | |
| 4 | С4-3280 | Шайба | |
| 5 | 39Е078 | Bracket | |
| 6 | С4-3900 | Шайба | |
| 7 | С0-5855 | Bolt | |
| 8 | 39Е082 | Bracket | |
| 9 | 34М150 | Pipe | |
| 10 | 34М148 | Tie-in | |
| 11 | А5-4130 | Шайба | |
| 12 | Control Valve | Control valve | |
| 13 | 301560 | Bolt | |
| 14 | А9-2280 | Steel wire | |
| 15 | А6-0990 | Shaft assemыy | |
| 16 | С0-6740 | Bolt | |
| 17 | С4-3320 | washer | |
| 18 | 39Е085 | Bracket | |
| 19 | 39Е087 | Bracket | |
| 20 | А6-0992 | Shaft assemыy | |
| 21 | Staff Guage | Staff guage | |
| 22 | 39Е075 | Bolt | |
| 23 | Bolt | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
