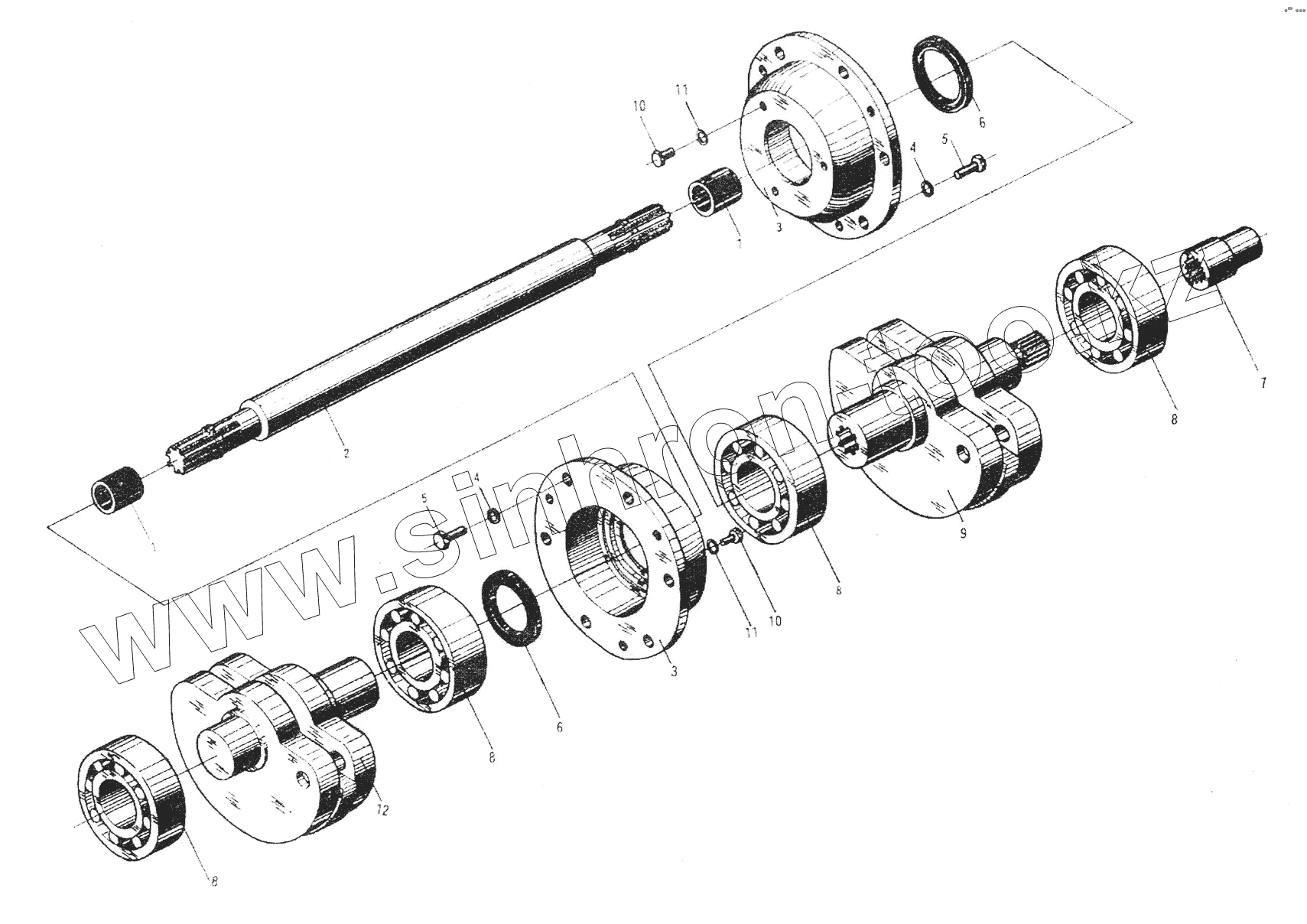

Каталог запасных частей к технике: XCMG XSM218, XSM220. Eccentric Shaft
1
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202560 | Rubber tube | |
| 2 | 39Е201 | Drive shift | |
| 3 | 208402 | Bearing bracket | |
| 4 | С4-3280 | Шайба | |
| 5 | С0-5560 | Bolt | |
| 6 | А5-3510 | Seal | |
| 7 | 34L003 | Splined sleeve | |
| 7 | 34В036 | Connecting plate | |
| 8 | С9-1598 | Bearing | |
| 9 | 39Е154 | Right eccentric block | |
| 9 | 38В050 | Right eccentric block | |
| 10 | С0-4000 | Болт | |
| 11 | А5-4140 | Шайба | |
| 12 | 39Е156 | Left eccentric block | |
| 12 | 38В054 | Left eccentric block |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
