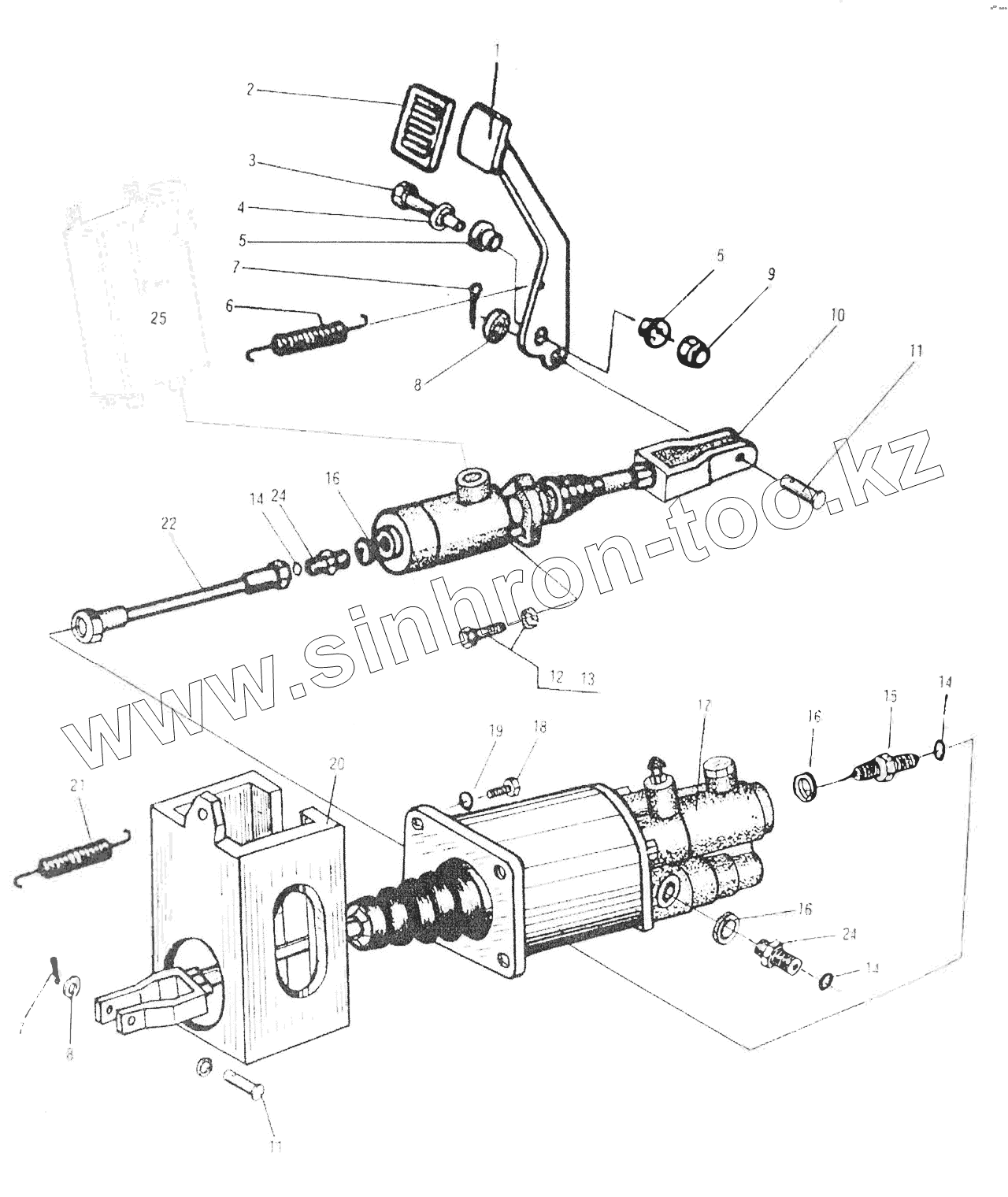

Каталог запасных частей к технике: XCMG XSM218, XSM220. Clutch Control Mechanism
1
2
3
4
5
5
6
7
7
8
8
9
10
11
11
12
13
14
14
14
15
16
16
17
18
18
19
20
21
22
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34Н620 | Brake pedal | |
| 2 | 203055 | Rubber foot pedal | |
| 3 | С0-4840 | Bolt | |
| 4 | С4-4046 | Washer | |
| 5 | 203045 | Bushing | |
| 6 | 223020 | Spring | |
| 7 | С6-4160 | Pin | |
| 8 | С4-4045 | Washer | |
| 9 | С3-0460 | Гайка | |
| 10 | А6-3025 | Clutch cylinder | |
| 11 | С6-3121 | Pin | |
| 12 | С0-2480 | Болт | |
| 13 | С4-3200 | Washer | |
| 14 | А5-2030 | O-ring | |
| 15 | A3-1825 | Connector | |
| 16 | А5-4150 | Шайба | |
| 17 | А6-3026 | Clutch cylinder | |
| 18 | С0-3320 | Bolt | |
| 19 | С4-3840 | Washer | |
| 20 | 34Н605 | Adaptor | |
| 21 | 34Н607 | Spring | |
| 22 | 391182 | Copper pipe | |
| 23 | А5-4150 | Шайба | |
| 24 | 62790 | Filter | |
| 25 | 39Е421 | Oil cup |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
