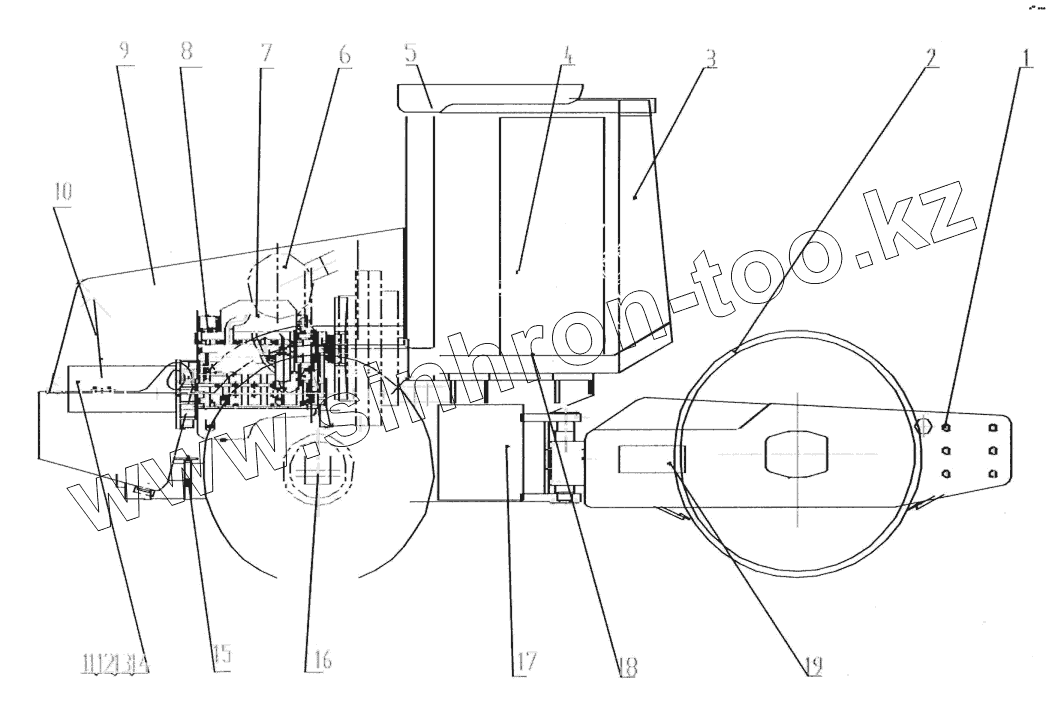

Каталог запасных частей к технике: XCMG XS160 (XS190). 2EW000 Final assembly drawing

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2EW001		Frames
2	2ЕА032		Drum
3	35Е010		Cab
4	2EW006		Control system
5	2CW355		Roll-over protective structure
6	2CW195		Air input system
7	2CW190		Engine system
8	29С125		Fuel system
9	2CW355		Roll-over protective structure
10	2CW150		Ну-support system
11	2EW005		Ну-propulsion system
12	2CW365		Ну-vibration system
13	2CW370		Ну-steering system
14	2CW375		Ну-brake system
15	2CW230		Exhaust system
16	2ЕА077		Transition system
17	2CW160		Electrical system
18	2CW320		Air-condition system
19	2EW007		Paints and decals

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
