Каталог запасных частей к технике: XCMG XS143. S0000073071 BRAKE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

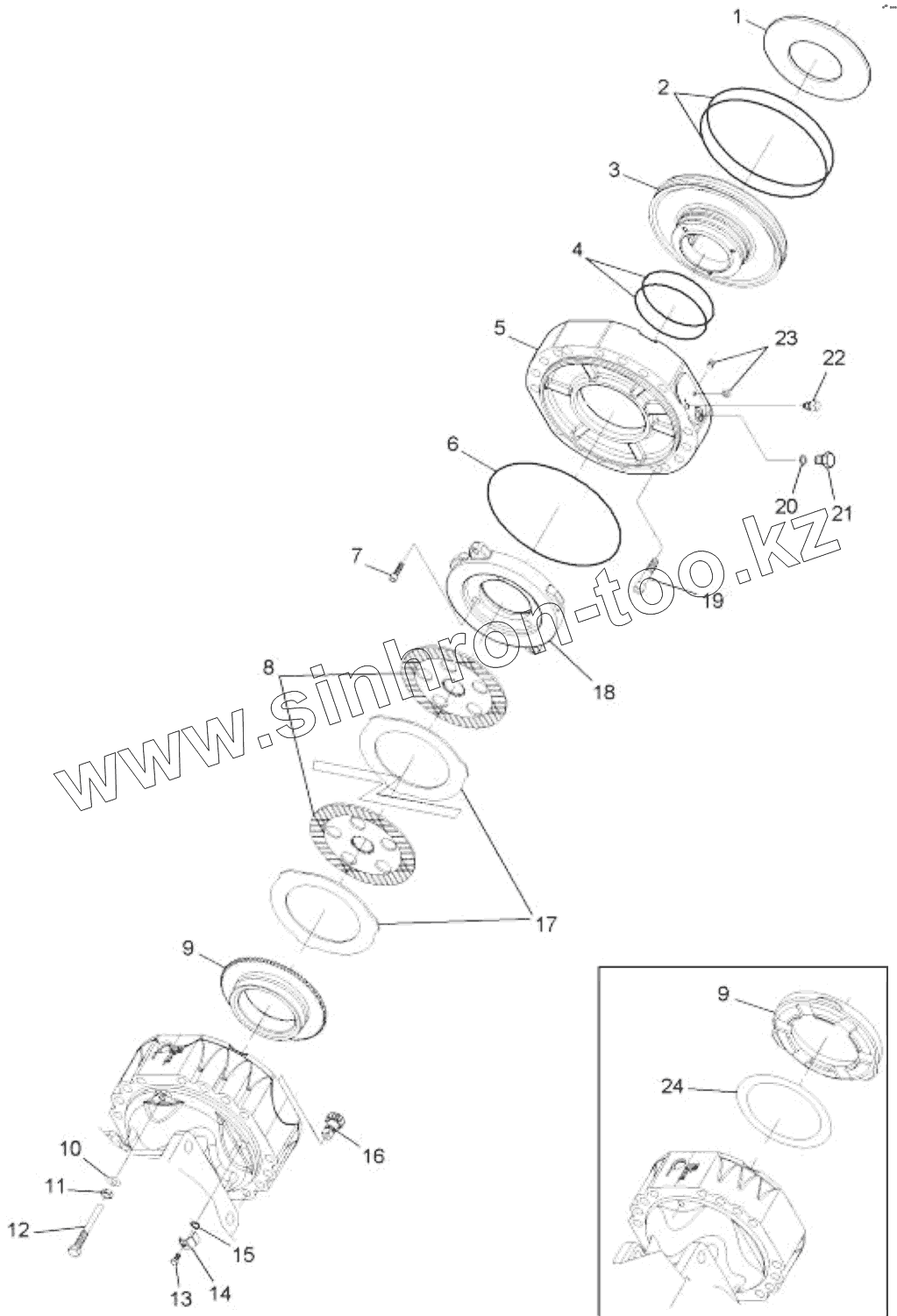

Позиция на иллюстрации	Заводской номер детали		Название детали
1	176.07.047.01		SPRING
2	001.05.1647		O-RING
3	192.07.007.01		SCREW PLUG
4	001.05.0050		O-RING
5	192.01.006.02		INTERMEDIATE SHAFT
6	176.07.029.01		O-RING
7	016.04.0417		STUD
8	112.07.610.02		BRAKE DISK
9	176.07.048.02		SEAL RING
10	011.13.1227		LOCK WASHER
11	006.05.0684		NUT
12	176.07.022.03		SCREW
13	016.01.0794		HEXAGON SCREW
14	176.07.023.02		LOCKING PLATE
15	001.05.1526		O-RING
16	176.07.021.01		GEAR
17	112.07.006.01		INTERMEDIATE BRAKE DISC
18	192.07.008.01		INTERMEDIATE BRAKE DISC
19	016.04.0992		SCREW
20	011.07.1215		SEAL WASHER
21	016.10.1441		SCREW
