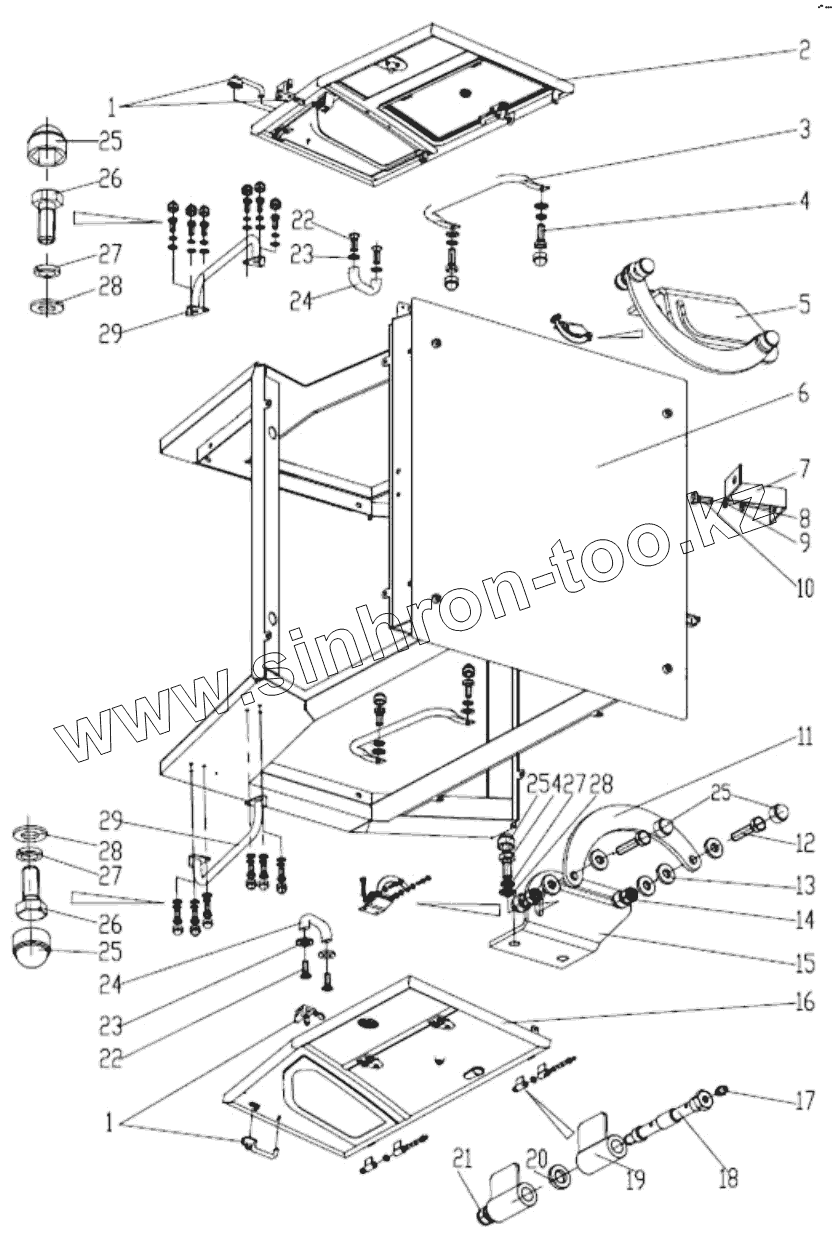

Каталог запасных частей к технике: XCMG XS143. S0000009289 CAB 3
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
25
25
26
26
27
27
27
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 802101282 | LATCH | |
| 2 | S0000009291 | THE LEFT DOOR | |
| 3 | 227000352 | INTERIOR ARMREST | |
| 4 | 805000017 | Болт М8х25 | |
| 5 | 227000341 | LEFT RESTRAINT FIXING PLANE | |
| 6 | S0000009295 | WELDING ASSEMBLY OF THE CAB | |
| 7 | 227000344 | PLATE | |
| 8 | 805300029 | Шайба М6 | |
| 9 | 805300030 | Шайба М6 | |
| 10 | 805001895 | BOLT | |
| 11 | 227000342 | RESTRAINT MOVEABLE PLANE | |
| 12 | 805000089 | Bolt | |
| 13 | 227000350 | FLAT PLATE | |
| 14 | 805201502 | NUT M8 | |
| 15 | 227000340 | RIGHT RESTRAINT FIXING PLANE | |
| 16 | S0000009305 | THE RIGHT DOOR | |
| 17 | 801100340 | Zerk | |
| 18 | 227000170 | SHAFT | |
| 19 | 227000171 | SLEEVE | |
| 20 | 227000174 | WASHER | |
| 21 | 805200080 | Locknut | |
| 22 | 805101945 | SCREW | |
| 23 | 805300119 | Шайба 5 | |
| 24 | 802101285 | KNOB | |
| 25 | 227000354 | SCREW CAP | |
| 26 | 805000018 | Болт М8х20 | |
| 27 | 805300010 | Шайба 8 | |
| 28 | 805300069 | Шайба 8 | |
| 29 | 227000339 | EXTERIOR ARMREST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
