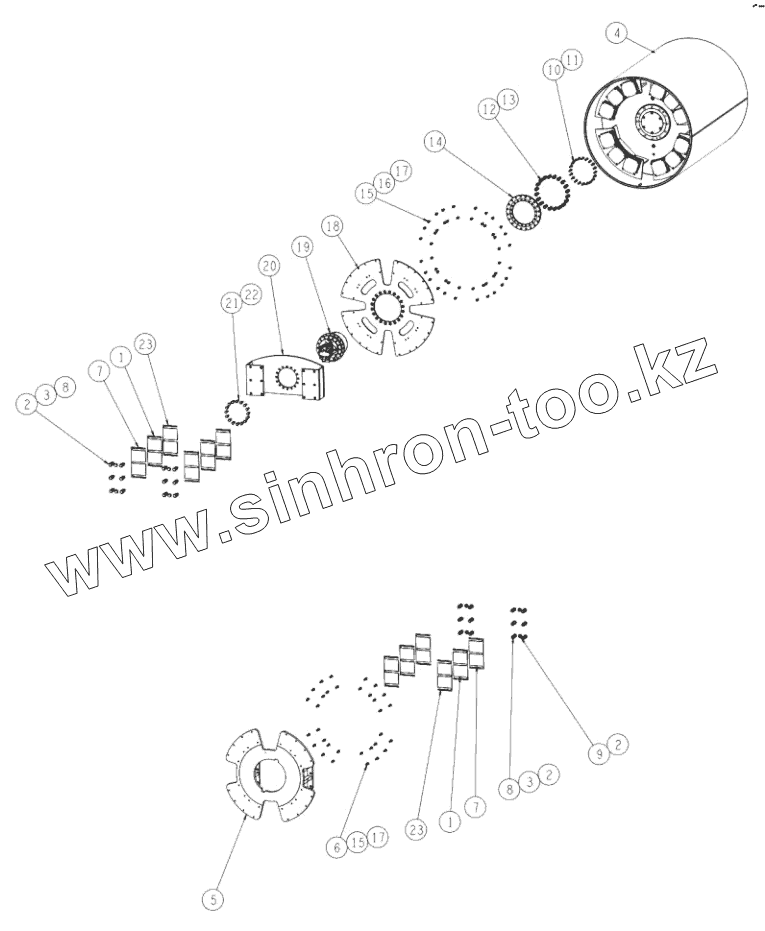

Каталог запасных частей к технике: XCMG XS143. 228400144 DRUM ASSEMBLY
1
1
2
2
2
3
3
4
5
6
7
7
8
8
9
10
11
13
14
15
15
16
17
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 228702876 | ADJUST МАТ | |
| 2 | 805338291 | WASHER 24 | |
| 3 | 805201509 | NUT М24 | |
| 4 | 228401535 | DRUM | |
| 5 | 228500147 | SEAT | |
| 6 | 805046643 | BOLT M12x70 | |
| 7 | 228702877 | ADJUST MAT | |
| 8 | 805048188 | BOLT | |
| 9 | 228401789 | BOLT | |
| 10 | 805338263 | Spring Washer | |
| 11 | 228401838 | SCREW M16x1.5x55 | |
| 13 | 228401599 | BOLT | |
| 14 | 228401598 | FLANGE PLATE | |
| 15 | 805301374 | WASHER 12 | |
| 16 | 805046551 | BOLT | |
| 17 | 805200098 | Гайка | |
| 18 | 228400147 | DRIVE PLATE | |
| 19 | 803006991 | REDUCER | |
| 20 | 228400146 | SEAT | |
| 21 | 805046590 | BOLT M20x50 | |
| 22 | 805338321 | Washer | |
| 23 | 228702875 | ADJUST MAT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
