Каталог запасных частей к технике: XCMG XE80. 803007190 Pedal Pilot Valve

Тип техники

Марка

Модель

Схема

1

2

3

I-4

I-5

I-5

II-6

7

III-8

III-9

III-10

III-11

III-12

III-13

IV-14

IV-15

IV-15

IV-16

IV-17

18

IV-19

20

II-21

II-22

23

II-24

25

26

27

V-28

V-28

29

30

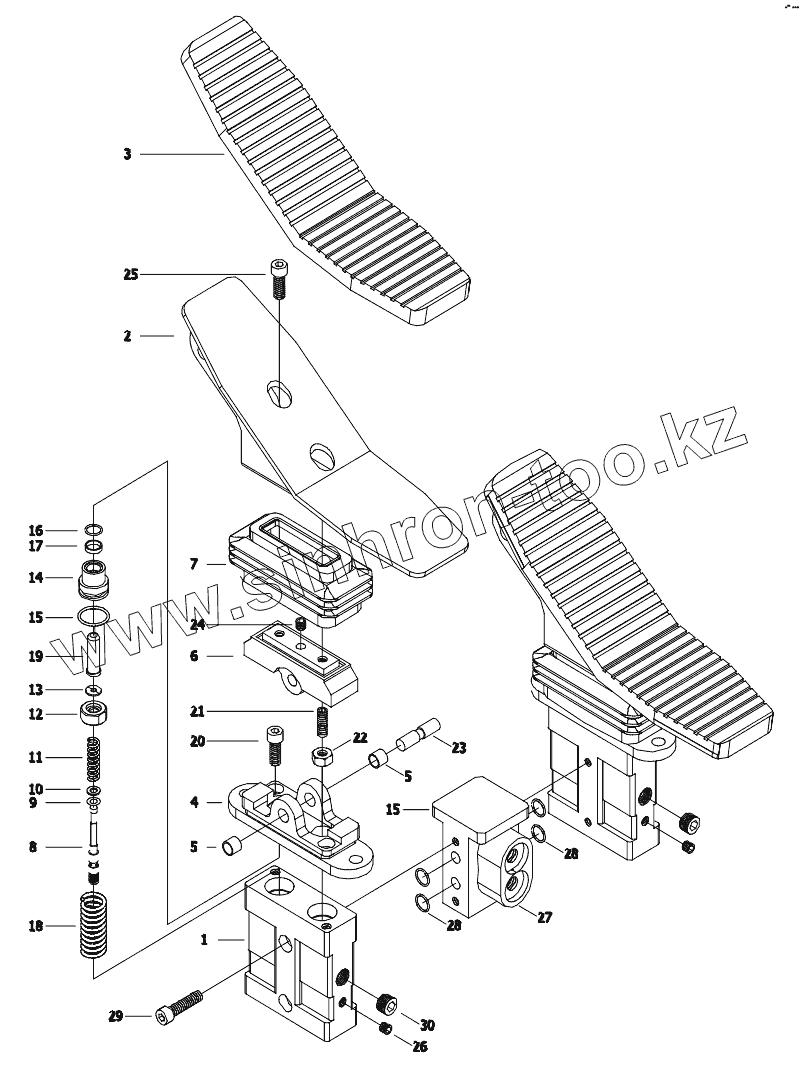

Позиция на иллюстрации	Заводской номер детали		Название детали
1	860200393		Casing
2	860200394		Pedal
3	860200395		Pedal Cover
I	860200396		Cover Kit
I-4	860200397		Cover
I-5	803009060		Bush
II	860200398		Cam Kit
II-6	860200399		Cam
7	860200400		Bellows
III	860200401		Spool Kit
III-8	860200402		Spool
III-9	860200403		Shim
III-10	860200404		Spring Seat
III-11	860200405		Spring
III-12	860200406		Spring Seat
III-13	860200407		Stopper
IV	803202543		Push Rod Kit
IV-14	860200409		Plug
IV-15	803194828		O-Ring
IV-16	860200409		Dust Seal
IV-17	803202544		Rod Seal
18	860200410		Spring
IV-19	860200411		Push Rod
20	860200412		Wrench Bolt
II-21	860200413		Set Screw
II-22	860200414		Nut
23	860200415		Cam Shaft
II-24	860200416		Set Screw
25	860200417		Wrench Bolt
26	860200418		Plug
27	860200419		Spacer
V	803202545		Seal Kit
V-28	860200420		O-Ring
29	860200421		Wrench Bolt
30	803194857		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
