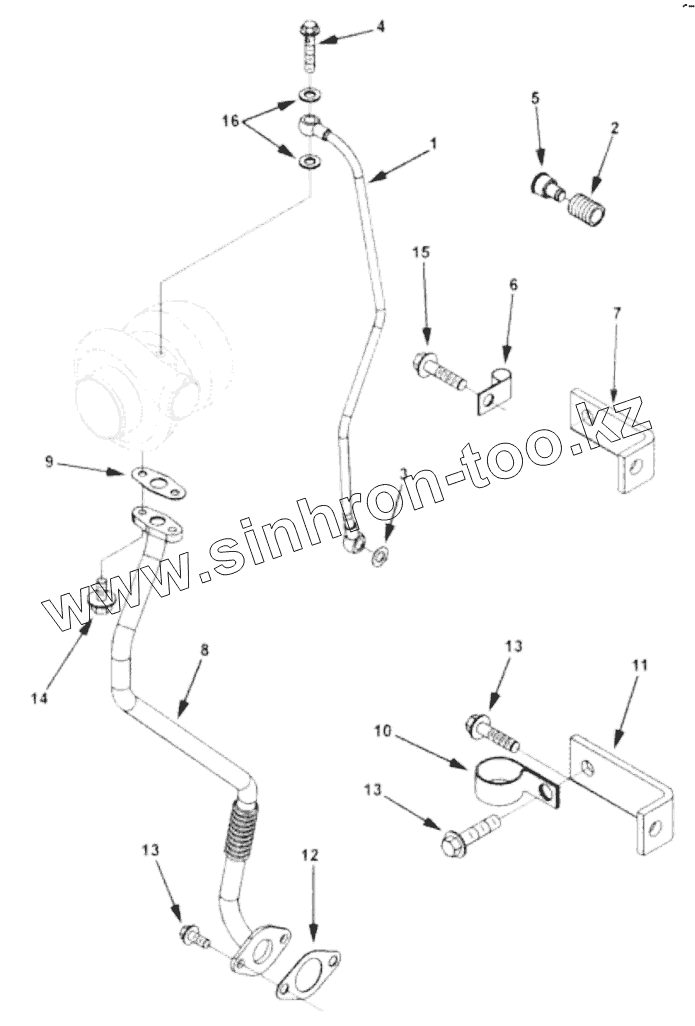

Каталог запасных частей к технике: XCMG XE80. 800147927 Plumbing, Turbocharger

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	800147479		Tube, Turbo Oil Supply
2	800147480		Nipple, Hose
3	800145586		Washer, Sealing
4	800147481		Coupling, Plain Hose
5	800145067		Screw, Banjo Connector
6	800147442		Clip
7	800147485		Bracket, Oil Tube
8	800147482		Tube, Turbo Oil Drain
9	800147478		Gasket, Oil Drain
10	800147484		Clip
11	800147483		Bracket, Turbocharger
12	800147411		Gasket, Oil Drain
13	800147303		Screw, Hex Flange Head Cap
14	800147300		Screw, Hexagon Head Cap
15	800147304		Screw, Hex Flange Head Cap
16	800145073		Washer, Sealing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
